一款适合农村应用的液位控制电路

　　本控制电路的最大特点是电路简洁、可靠、适应范围广，下面叙述电路工作原理（见右图）。

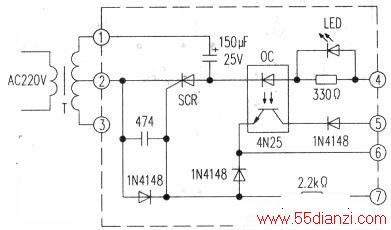

　　此系典型的半波可控整流电路，T为电源变压器，初级绕组接市电，次级绕组的电压根据电路需要而定。SCR为单向可控硅，C为滤波电容。从电路中可知，只要在SCR的控制极加上触发电流（正如在A、B端接入电阻R），SCR就会在电源的正半周时导通，负半周反向关断，在电容C两端得到上正下负的半波整流电压，这个电压就可作为驱动执行元件之用。图2是基于这一原理的实际应用电路。

　　主要元器件的取值：

　　T电源变压器，次级绕组①-②和②-③的电压相等，要是排水型的控制线路，就不需要②-③绕组。绕组电压的取值原则是，只要电路输出的半波整流电压可靠驱动执行元件即可。具体是，液体电阻越大、SCR的触发灵敏度越低，所需的电压就越高，在满足SCR顺利触发的前提下，再根据电路的输出电压确定执行元件的性质和参数。选用小功率的SCR触发灵敏度比较高，触发电流在几十微安到几百微安之间，液体电阻一般都在几百千欧以下。要是输出端选用直流继电器为执行元件，一般可在12V、18V、24V几挡选取，那么电源变压器次级交流电压单组约在18V～33V之间选取。如果输出端的驱动元件选用固态继电器就更简单，只须考虑SCR能够顺利触发就行了。

　　OC为光电耦合器，是为了执行元件选用固态继电器而设置的，因为固态继电器一般没有辅助触点，不利于设置上、下限液位两根电极，如果是使用直流继电器作执行元件，且有一组辅助触点可用，就可以取消光耦及两只1N4148。

　　LED作为驱动元件工作的指示灯，与之并联的电阻是为LED提供工作电压，其值须根据执行元件的工作电流来设定，图中为330Ω，只适合固态继电器作执行元件之用。如果不需要指示灯，可以取消LED和R。

　　电解电容作为半波整流的滤波电容，在电路板空间允许的情况下，其取值可大些，对输出电压的稳定有好处。

　　电容作SCR控制极抗干扰用，取值越大，SCR触发灵敏度就越低；与之并联的二极管1N4148，用于保护SCR控制极不致因过高反向脉冲电压损坏。

　　液位控制分为排水型和给水型两种，实际应用中可将下图虚线框内的电路组装成一个控制模块，使用起来就很方便。

　　排水型和给水型液位控制器及外围接线分别如下图所示。
