摘要: 电压波动和闪变是衡量电能质量的重要指标。在对IEC 提出的电压闪变测量方法进行分析的基础上，利用间接解调法对FFT 计算结果中引起的幅值衰减进行修正，从而提高了离散瞬时闪变值算法的精度。系统用DSP 实现电压闪变信号的采集和处理，并给出了软件设计方法。实验证明:该设计能很好地满足电能检测的要求，同时具有良好的应用前景。
0 引言
随着电力市场商品化的发展，用户对电能质量的要求越来越重视。然而，随着各种冲击性负荷、非线性负荷的大量使用，造成了电网负荷的急剧变化。电网谐波、电压波动、闪变、三相电压不平衡等问题时有发生，严重影响了电能质量，给电力系统的安全运行带来直接或潜在的危害。
电压波动和闪变是衡量电能质量的重要指标。为了抑制和治理电压波动和闪变，电网已经投入了一定的补偿设备。这些设备的研制和整定均需要准确详细的闪变参数，以提供正确的治理决策，因此，对电压波动和闪变实时监测，即准确测量短时间闪变值Pst，长时间闪变值Plt是治理电压波动和闪变的基础。
IEC 6100-4-15和GB 123262—2000给出了完整的闪变测试系统结构框图，以及有关反映人脑对频率选择特性的传递函数，根据该框图就可以设计符合IEC 标准的闪变测试系统。但是利用该标准计算电压闪变值过程繁琐，对硬件要求较高。文献［5］中提出了离散的瞬时闪变值计算方法，采用间接解调的方法计算闪变，提高了运算速度并且减小了系统对硬件处理器的要求，缺点是间接解调法存在频谱泄漏，在高频处幅值衰减，精度较差。
本文采用离散的瞬时闪变值计算方法，利用FFT 对采样后的离散数据进行变换，并针对FFT计算结果中引起的幅值衰减做修正处理，减少了因不同频率调幅波引起电压波动输出的瞬时闪变视感度S(t)的误差。采用上述改进方法，在DSP平台上实现的电压闪变监测系统具有测量精度高、速度快等特点。
1 电压闪变计算方法
波动的电网电压可由一个稳定的工频电压作载波，叠加一个有规则或无规则的调幅波构成，调幅波可包含单个或多个频率分量。瞬时波动电压可以用一组复合振幅调制方程来表示:
式中:Urms为电网额定电压有效值;fsys为电网工频电压频率;fn为调幅电压波动频率;ΔUn为调幅波中频率为fn的调幅波电压的调幅系数。
IEC 定义短时间闪变值Pst的算法如下:首先，对于随机变化负荷产生的电压波动，在足够长观测时间T(至少10 min) 内对S( t) 进行等间隔采样;然后，将S(t)数据分级，并统计各级别数据分布概率，再由各级别数据分布概率得到累积概率分布函数(CPF);最后，根据CPF 作出闪变程度的统计*定，即计算Pst。可见，S( t) 直接反映了电压波动引起灯光闪烁对人视感度的影响，是计算Pst的关键。
定义瞬时视感度S( t) 曲线上的离散点值为瞬时闪变值Pi，根据IEC 定义的Pst的计算方法，Pst的计算步骤可描述为:
(1) 对连续电压信号u(t)采样，形成离散电压信号u(n)，对u( n) 每半个周波计算一次电压均方根值，得到电压均方根值序列U(n)，形成离散电压均方根值曲线。
(2) 对U(n) 以时间进行等间隔划分，得到划分内电压均方根值序列Ui(n)，i = 1，2，…，N，N为观测时间T 内划分数的总数，且N = T /τ，对每个划分中的均方根值序列进行傅里叶分析(FFT)，求出离散频谱序列UFM，m = 1，2，…，M，M为频谱频率的上限，进而得到相应频率为fm的正弦波电压均方根值曲线的峰值，即频率为fm的电压波动值:
(3 ) 定义第i 个电压均方根值序列划分Ui(n)的瞬时闪变值Pi为相应频谱上各频率fm对应瞬时闪变值之和，即:
式中:dum为单位瞬时闪变值时频率fm对应的正弦电压波动值。
(4) 将观测时间T 内各个划分对应的瞬时闪变值Pi分为L 级，由于Pi是等间隔数据，可通过分布在相应等级数据的频率来表示该等级中数据分布概率P(l):
式中:Nl为分布在l 等级中的数据个数。
(5) 依据数据分布概率P(l)作出直方图，再由直方图形成CPF。由瞬时闪变值Pi得出的CPF 反应了瞬时闪变值Pi超过一定限值的时间与观测时间T 的百分比。对于随机变化负荷的瞬时闪变值CPF 曲线，常用5 个规定值计算短时间闪变值Pst:
式中:P0. 1、P1、P3、P10和P50分别为观测时间T 内瞬时闪变值Pi超过0. 1%、1%、3%、10% 和50%时间的觉察单位值。
(6) 根据短时间闪变值统计计算出长时间闪变值Ph(2 h):
www.55dianzi.com
2 间接解调法误差分析及修正
对采样后计算得到的电压均方根值序列Ui(n)进行频谱分析时，由于FFT 存在频谱泄露和栅栏效应，从而导致频谱分析得到的闪变信号幅值产生较大的误差，影响Pst的计算精度。调幅系数ΔUn = 10%，不同频率fn的闪变信号经过FFT 运算后得到的计算值如表1 所示。可以看出，不同频率的闪变信号经过FFT 运算后幅值都产生衰减，而且随着频率的增加衰减更加严重。

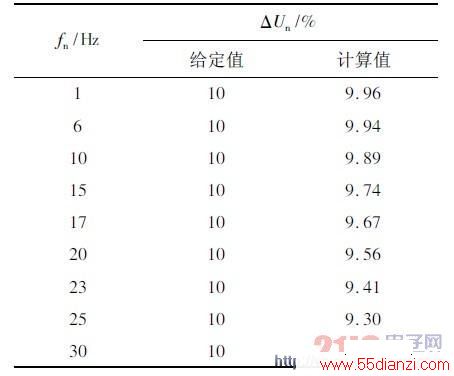

表1 调幅系数ΔUn = 10% 对应的计算值.
调幅系数ΔUn = 10% 对应的计算值
为了补偿FFT 计算结果造成的幅值衰减，根据间接解调法提出衰减因子定义如下:
为了得到各个频率的衰减因子，重复计算30 个波形，每次仅计算一个频率成分，分别为: fn = 1，2，…，30 Hz，ΔUn = 10%;为了补偿FFT 运算造成的幅值衰减，定义修正因子如下:

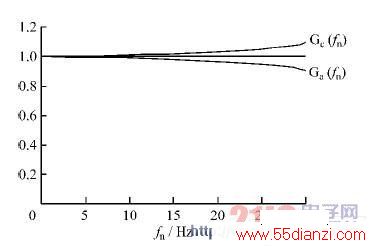

经过计算后，衰减因子和修正因子的曲线图如图1 所示。
衰减因子和修正因子曲线图
图1 衰减因子和修正因子曲线图
修正后的几个不同频率的调幅系数如表2 所示。可以看出，修正后的调幅系数非常接近给定值，大大减少电压闪变幅值的衰减。

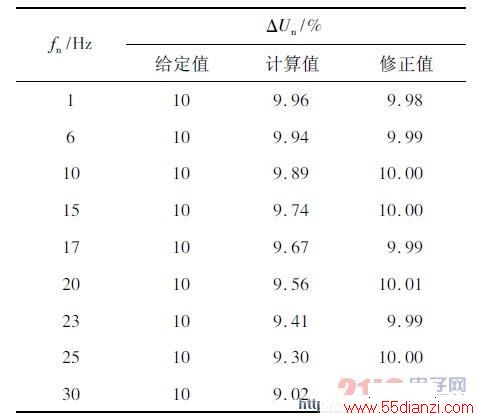

表2 调幅系数ΔUn = 10%对应的计算值和修正值
调幅系数ΔUn = 10%对应的计算值和修正值
3 系统架构设计
3. 1 硬件架构设计

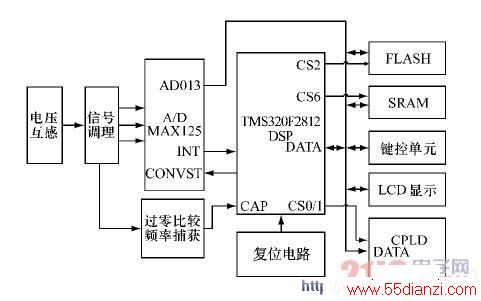

系统硬件设计是以TMS320F2812数字信号处理器为核心加上14 位双极性高分辨率的A/D转换器(MAX125) 和CPLD(EPM7128) 作为协处理器的基本架构组成。具体的硬件原理框架如图2 所示。
经过信号放大、抗混叠滤波的电压信号输入到MAX125 进行模数转换，根据采样保持定理采样频率必须大于等于2 倍的信号频率才能保证信号处理的完整性，因此，在A/D 转换前要设置信号的采样频率。调理后的信号过零比较后，送DSP 进行频率捕捉，将捕捉到的频率用于初始化DSP 内部定时器。当定时时间到来时，进入定时器中断子程序并打开A/D 采样，转换完成后MAX125 会产生一个硬件中断告诉DSP 读取数据。CPLD 作为协处理器，主要完成系统的组合逻辑、外设地址译码、数据输入输出缓冲锁存、TTL /CMOS 电平信号兼容匹配等工作。
系统硬件架构框图
图2 系统硬件架构框图.
该系统每半个工频采样128 点，然后送均方根模块进行计算，得到一个电压均方根值，在将所得的值暂存内部SRAM，连续采样2. 56 s，得到一组256 Byte 的电压均方根值，送到FFT 计算模块进行FFT 变换，对变换后的结果进行修正，将修正后的结果保存在外部的Flash 中。
