带照明功能的钥匙

带照明功能的钥匙

点击数:7533 次   录入时间:03-04 11:58:51   整理:http://www.55dianzi.com   小家电-保健

  带照明功能的钥匙,是专门为夜间开锁时看不到钥匙孔眼,不方便开锁而设计的产品,其原理简单,适合自制。

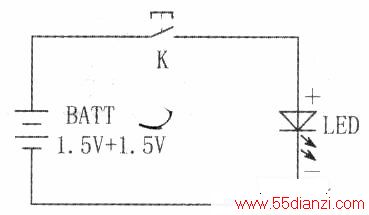

  下图是带照明功能的钥匙的电路原理图,它由纽扣电池、开关、发光二极管组成。需要照明时,按下开关K,电池BATT电压正(3V)经开关K加发光二极管LED正极,电池BATT电压负加发光二极管LED负极,发光二极管LED得正向电压后导通点亮。

  带照明功能的钥匙所需魄元器件外形图,其中包括2颗1.5V纽扣电池BATT、开关(由弹簧和开关帽组成)、发光二极管LED、用塑料成形的带照明功能的钥匙体及钥匙体盖板。

带照明功能的钥匙的电路原理图

   具体安装步骤如下:

  1、把发光二极管引脚折成钥匙形状,使发光二极管刚好放置到钥匙体内,注意发光二极管的极性不要装反。

  2、装上2颗纽扣电池,注意纽扣电池的极性不要装反。

  3、装上开关弹簧。

  4、装上开关帽。

  5、装上盖板和旋上固定螺图。

  这样一个带照明功能的钥匙就做成了。
