一款限制小孩无休止看电视的控制电路

　　如今电视已成为家庭必不可少的设施，怎样限制小孩儿无休止的观看电视已成为家长的心病。为此特设计了这款电路可以实现家长控制小孩儿每天只能收看某一时段少儿节目的愿望、而在其它时段则不能打开电视。
　　

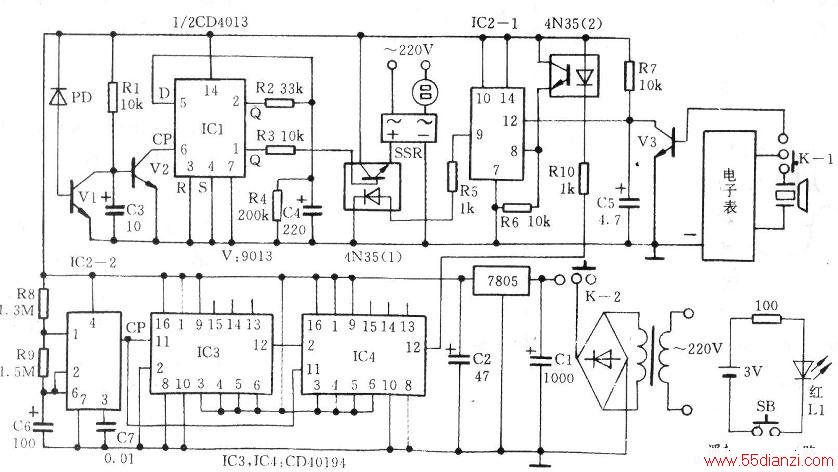

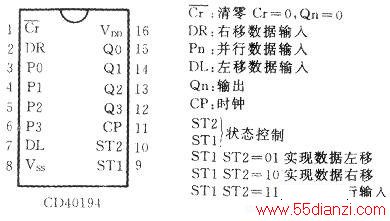

　　原理见下图。NE556为双时基电路，其一半IC2-1构成双稳态触发器，利用电子表的定时作用为12脚提供触发信号，到设定时间时电子表输出脉冲信号、使V3导通，在12脚产生一负脉冲，同时IC2-I的输出端9脚变为高电平、使光耦4N35(1)导通，电源电压加至交流固态继电器SSR的输入端、使SSR导通，电视机得电；另一半IC2-2与IC3、IC4一起构成定时电路。CD40194为四位双向通用移位寄存器，其管脚功能见右图。IC3与IC4两片级联组成8位移位寄存器，在时钟脉冲的作用下、将由右移串行输入口DR输入的数据（低电平0）实现右移。IC2-2组成多谐振荡器，其周期T=0.7(R8+2R9)C6，按图中所标值其周期约为5分钟左右（读者可自行设定），利用其产生的方波信号作移位寄存器的时钟脉冲。电路刚通电时由于电容C6还未充电，2、6脚为低电平，5脚输出高电平；下一个周期到来时、5脚输出由低电平上跳为高电平，在这种上跳脉冲的作用下寄存器实现移位，由于在每次通电时，寄存器的并行输出口全为高电平，每经过一个周期（5分钟）后，Q0～Q7就依次有一个变为低电平，经过大约40分钟后，Q7输出为低电平，4N35(2)导通，在IC2-1的8脚产生一个正脉冲，使其输出变为低电平、4N35(1)截止，SSR无输入电压而截止、电视机失电关机。即使在其它时段打开开关，由于没有电子表的脉冲信号、IC2-1的9脚始终输出低电平，电视机也无法观看。
　　
　　另外，在电路中还设计了一遥控器控制电路，遥控器发射电路见下图右下角。只要用遥控器、随时都可看电视。IC1为D触发器，在时钟脉冲CP作用下其输出Q总与D端一致，刚通电时由于C4上无电压，D为低电平、Q输出低电平，Q反输出高电平使C4上的电压逐渐升高、D变为高电平，由于当CP=0时为保持状态，只有按遥控器、红外LED发出红外线、PD接收到红外线时使Vl导通，其集电极呈低电平、V2截止；CP变为高电平时D触发器才翻转使Q输出高电平、同样使4N35(1)导通，电视机得电。再按一下遥控器时，Q输出又变为低电平。
　　
　　安装时根据小孩子的要求设定好时间，将拨动开关和PD置于外面，其余电路密封起来。到设定的时间时，电子表压电陶瓷片发出音乐，此时只需拨动开关接通电源即可。
