适合听力低下的人使用的助听器

适合听力低下的人使用的助听器

点击数:7715 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   小家电-保健

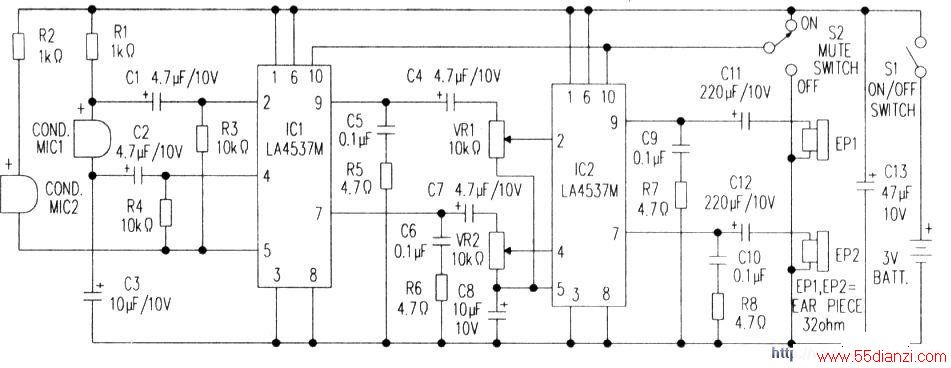

  这款助听器。很适合听力低下的人使用。电路如附图所示。工作原理属于声音信号直接放大型。其放大器的功率输出为8mW/kHz,该功率驱动耳机是足够了。

  工作原理

  图中电路主要由集成电路ICl、IC2和外围相关电路组成。电路工作由3V电池供电。电路中的MIC1和MIC2分别是受话器,EP1和EP2是优质耳机。两个IC(LA4537M)相互级联。对立体声信号放大。以增加声音灵敏度和扩大接收范围。并用电位器VR1和VR2分别调节两个通道的声信号,以达到所需要的音量。

  元件选择和安装电解电容的额定电压为5V,开关S1(电源用)、S2(信号接通)都用滑动型开关。因电路所有的元器件都是微型化的,所以把它们安装在一小的PCB(印制板)上,再用一薄的小盒。将PCB放人盒内。开关S1、S2、音量调节VR1、VR2和受话器等均安装在盒上。有条件时。把小盒安在带有护套的耳机(电信部门专用耳机)上同时受话器和耳机与电路连线均用屏蔽线连接。
