无线音乐门铃制作

      音乐门铃电路已为人们所熟知，在一些住宅楼中都装有音乐门铃，当有客人来访时，只要按下门铃按钮，就会发出“叮咚”的声音或是播放一首乐曲，然而在一些已装修好的室内，若是装上有线门铃，由于必须布线，从而破坏装修，让人感到非常麻烦。在这里，我们要介绍一款无线音乐门铃的制作，由于采用了电池供电，同时发射按键与接收机间采用了无线方式传输信息，因此安装非常方便。

      一、电路原理介绍

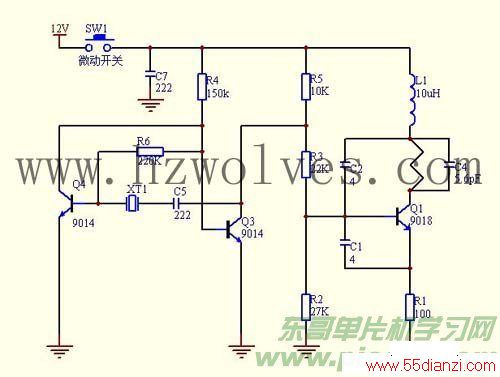

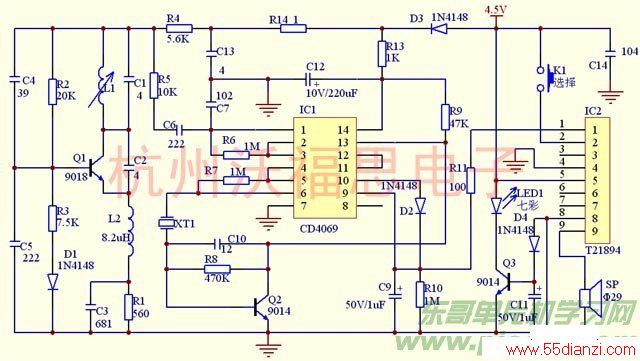

      电路原理图如下图：

二、安装注意事项

1、 本制作套件中，对高频部分电路元件的安装，尽量让元件靠近电路板，即把元件全部插到底后焊接，焊接时所选用的焊锡丝尽量选用含锡量较高的产品，若用到松香作为助焊剂，一定要保持电路板上的清洁，否则元器件引脚较长及电路板上留有较多的松香，会使得电路的分布电容增加，使得高频振荡部分电路不稳定，从而影响整机的性能；
2、 发射器线路板安装时，特别要注意微动开关动片与塑料外壳的配合，正常时按下发射开关后，应听到清脆的开关声音，若装上电路板固定螺丝后，出现无法按动开关等现象，应仔细检查微动开关动片与塑料开关是否有卡死；
3、 发射器电池安装簧片与线路板的焊接时，一定要先在电路板和电池簧片上上锡，由于电池簧片金属部分面积大，散热也快，因此上锡时注意不要烫手，将电池簧片与线路板焊接时，接触面积一定要大，否则装电池时这部分元件会承受较大的机械力，容易松动或脱落，同时也要注意线路板上焊接的时间不要太长，否则容易使线路板上的铜皮脱落；
