传导性耳聋助听“耳机”设计与制作

传导性耳聋助听“耳机”设计与制作

点击数:7128 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   小家电-保健

    一般助听器耳机都是戴在耳朵上听的,对部分耳聋患者可能不起作用。这里介绍的‘耳机”是咬在口中,通过牙齿广(“骨导”的方式)来听的,它能使部分患者重新听到声音。

  制作原理
  声波经外耳道传到鼓膜、听小骨,刺激耳蜗内听觉感受器,这一传导途径称为“气导”。另外一波振动还可以通过头部的骨胳如(如乳突、牙齿)振动传导到内耳,刺激听觉感受器,即“骨导”。部分传导性耳聋患者不能通过“气导”的方式听到声音,却能通过“骨导”的方式
听到声音。这里介绍的“耳机”就是根据这一原理由制而成的。“耳机”插入助听器耳机插孔后,声音电流通过磁场中的线圈转变为机械振动,将“耳机”咬在口中,就可以通过“骨导”的方式听到声音了。将“耳机”与收音机等相连,还可以欣赏音乐。
  制作方法
传导性耳聋助听“耳机”

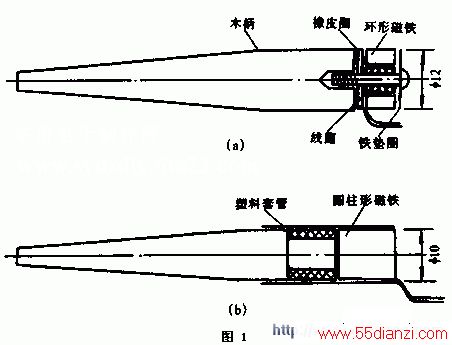

  用普通8Ω耳塞机内环形磁铁和小型扬声器内圆柱形磁钢分别制作了两只“耳机”。图1(a)是用环形磁铁制作的“耳机”, 线圈用0.07mm漆包线直接绕在螺钉上,两头各垫一个圆塑料片,线圈数根据环形磁铁内空间大小以绕满为准。“耳机”柄用木柄(或硬塑料柄),螺钉旋进水柄时,不要太紧,太紧会使音量下降。
  图1(b)是用圆柱形磁钢制作的“耳机”,线圈绕在“耳机”柄前端直径稍小的地方,长约lcm,漆包线直径0.1mm,密绕4层,圆柱形磁钢放在顶端,外面套以合适的塑料套管,起固定作用,也可用胶带固定。
  两种“耳机’的引出线均用普通耳机的引出线,末端接耳机插头,与助听器耳机插孔匹配。
