顺风耳助听器电路

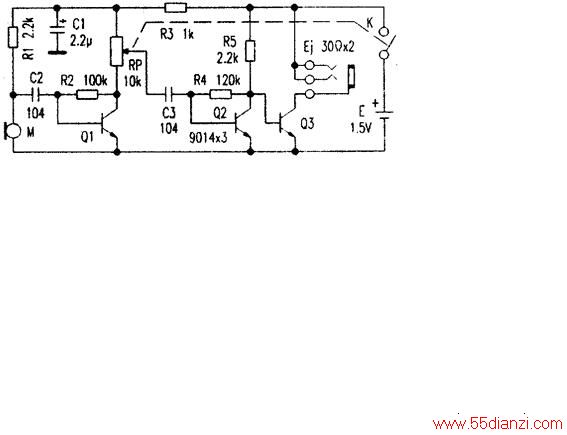

    该助听器由分立元件构成，线路简单，体积小巧。笔者根据实物描绘的电路见图，现提供给大家仿制时参考。

   图中麦克风M拾取声音信号。Q1、Q2构成两级音频放大器。Q3作功率放大器，声音信号经功放后用立体声耳机收听，Rp用作音量调整。本助听器在正常工作时，实测Q1、Q2集电极的电压为0.5V，静态电流约10mA。当电池电压下降到1.1V时，耳机内的话音仍然响亮。
