空气负离子发生器

　　空气负离子发生器是利用高压电晕增加空气中负离子成份，从而改善空气质量，可以促进身体健康，被誉为“空气维生素”。医学临床实践证明，它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效，因而在生活及医学界得以广泛应用。
　　本文介绍的是一种高效开放式负离子发生器，它采用可控硅逆变高压，悬浮式放电针，结构简单，效果良好，安全可靠。市电电压在160－250V均能正常工作，且耗电极省，仅1W左右，因此可长期连续工作。
　　工作原理

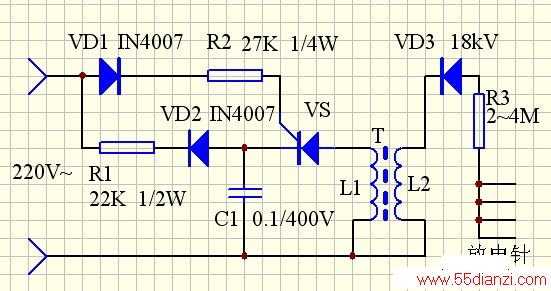

                                     （图1）

　　该负离子发生器电路见图1。220V市电经VD1、VD2和R1、R2的整流、限流，单向脉动电流控制VS的通断，产生振荡，经变压器T升压后，经VD3整流得到万伏左右的负高压，经放电针对空气放电，产生电离，生成负离子。
　　元器件选择与制作
　　元器件清单见下表。

　　T可用14吋黑白电视机行输出变压器改制，将低压绕组线圈全部拆除，用Φ = 0.35mm漆包线或丝包线绕28匝为L1，原高压包为L2，R3是防触电保护电阻，阻值为2—4MΩ。三枚放电针可用普通镀镍大头针，高压端引线要用黑白行输出高压线。
　　该电路只要元件良好，焊接无误，勿需调试即可正常工作。
