简易助听器

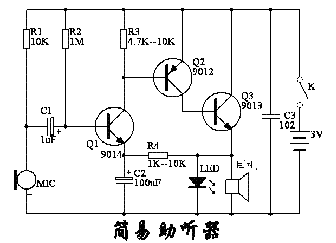

助听器是帮助耳聋患者或上了年纪老人的一种增音产品,市场上种类很多,为了缩小体积大都采用集成电路。下图是用分立元件做成的助听器.

工作原理：驻极体话筒(MIC)将周围环境的声音振动变为电信号经C1耦合到Q1进行放大,然后又经Q2 Q3两级放大,由集电极(注:Q2与Q3接成复合管,其等效为一PNP管)输出,直接驱动随身听耳机发声.

元件作用:R1是MIC的偏置电阻(或叫供电电阻,驻极体话筒内葳一级场效应放大晶体管,必需给其提供偏置,它与动圈式话筒有所区别,使用时还请注意)R2,R3是晶体管的偏置电阻,R4是负反馈电阻,使输出功率稳定,C2,C3都是交流旁路电容,LED可作为声音电平指示.

动手实践 : 按上图标称从元件库中找到相应元器件并插好，通上电源，用耳机先试听有无噪声,由于采用了高灵敏度的"驻极体"话筒,可听到10米范围内的声音.
