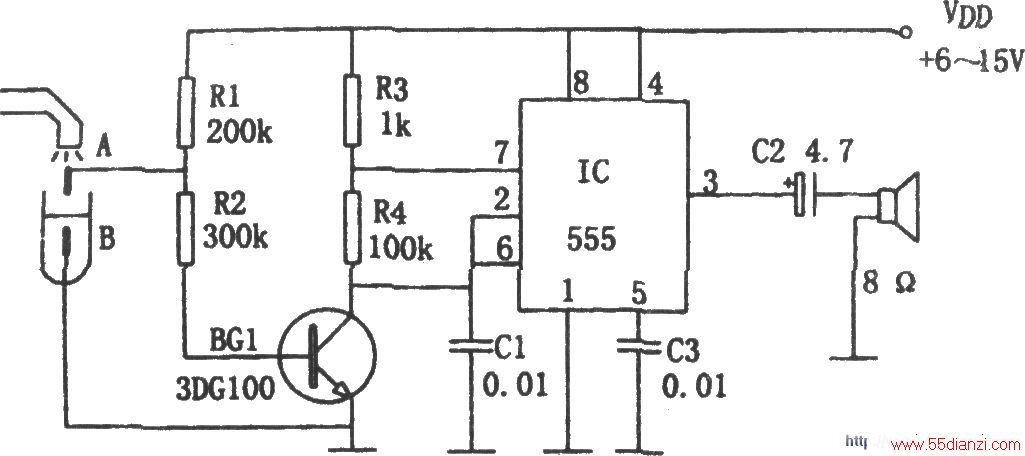

如图所示为水满告知电路。该电路的核心是由555和R3、R4、C1组成的多谐振荡器。该振荡器的振荡频率为f=1.44/(R3 2R4)C1，图示参数对应的频率约为1kHz。
当水满时，A、B间呈短路状态，使BG1截止，触发振荡电路起振，其③脚输出的振荡信号驱动扬声器Y发出音响，以告知主人水满。
