中波超外差式集成电路收音机{SK-232A}套件是专为初学者而设计的科普器材，通过自已动手动脑制作，可以令您掌握收音机的有关理论知识，认识有关的电子元件。还能锻炼您的焊接技术。本机能接收535KHz-1605KHZ中波广播节目；采用高级集成块电路，灵敏度与音质特佳；只用3节5号电池，效能高、耗电少，适合初中以上人士使用。

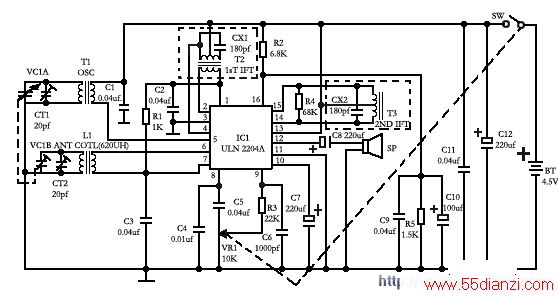

天线调谐电路由磁棒天线线圈L1和可变电容器VC1B谐振选择出电台，设电台的频率为F1，而此频率的信号连接到IC1第6及7脚。本地振荡调谐电路由T1线圈、可变电容器VC1A与IC1的5脚连接形成振荡器，产生出F2的频率。 (就是本地振荡频率)以上两个频率的信号由IC1的内部混频电路产生出F1+F2及F2-F1的新频率,而F2-F1就是我们所要的中间频率FM(465KHz),中周变压器T2就是特别谐振于这频率的调谐电路，经选择后的中频被连接至IC1内部多级的中频放大器再加以放大。放大后的中频经T3选频然后送至IC1内部的检波电路检波,检波后由IC1第8脚输出。输出的低频信号是很微弱的，经电位器VR1选择后被送至IC1内部的低频放大器放大，使输出的功率足以推动8Ω的扬声器而能得到宏亮清晰的声音。
中波超外差式集成电路收音机{SK-232A}套件所用的集成电路ULN 2204A是一块调幅/调频(AM/FM)收音机集成电路，这一小块的集成电路内部就已包括有一般超外差式收音机的各级放大元件、电阻等器件，所以要做成一部调幅的收音机，外部只需加入一些调谐用的电感及电容等元件 ，就能做出一套性能相当优越的收音机来。
