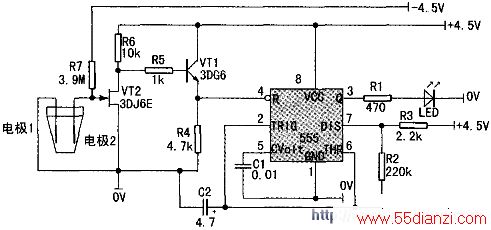

电路由电极1、电极2两个湿度传感器埋在花盆中。当土壤缺水时，土壤的电阻率增大很多，这时两电极间的电阻很大，致使场效应管vT2截止。半导体三极管VT1导通，在R4上产生的压降使由555组成的振荡器起振。当振荡器工作时其输出端③脚输出的低频信号使发光二极管LED闪烁发光，提醒人们应给花浇水了。当盆花不缺水时，土壤的电阻率很小，两电极间的电阻值很小，VT2的栅极相当于接地，VT2导通，VTl截止，振荡器也就停止了工作，发光二极管LED熄灭。其原理图见附图。
