猫、狗驱赶电路

    现在养猫、狗的人家很多，同时一些不养猫、狗的住户难免受到骚扰，比如在你家走廊或门前大小便或狂吼等。这里介绍的电路可装在适当场合驱赶宠物，同时对猫、狗没有损伤，又不干扰邻居。

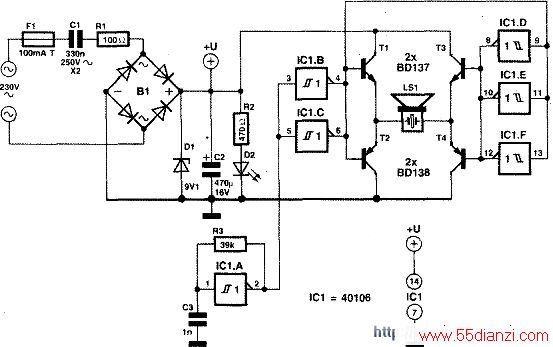

    这里是基于这样一个事实，即猫、狗的听觉灵敏度比人高得多。它们不仅耳朵灵敏，而且对高频率声音特别敏感。人的听觉上限约18kHz，而猫、狗能听到高于20kHz频率的声音。据此，制作了一个发出超过20kHz频率的发射器。猫、狗听到它所发出的尖锐声音，就惊恐地跑开，人却完全听不到。此发射器包括一只带有放大器的振荡器，和能发出如此高频率的高音喇叭，即压电高频喇叭，如图所示。


    电源部分包括阻容降压耦合、整流器B1、稳压二极管D1及滤波电容C2。从230V直接供电中间没有隔离降压变压器，制作，调试，使用中要特别注意，不能带电时接触电路各部分!R1和C1把230V降到所需电压值，用桥式整流器和D1稳压，C2滤波后得到9．1V直流电压。

    振荡器由R3、C3和IC1a构成。振荡频率主要由IC1决定。图中给的参数可作参考。如果振荡频率太高，可增加R3和／或C3的值，使其降低。若频率太低(意味着人耳可听到)，可减小R3和／或C3值。

    振荡器输出的方波信号加到几个施密特触发器组成的H桥输入端，然后再激励输出极(T1-T4)。这种设计就得到峰一峰值的方波信号是电源电压的2倍。结果，跨在压电高音喇叭上的电压18V，足以使它发出很强高频音调。
