用遥控器实现彩电的自动扩音

　　当我们观赏电视节目遇到某些爆棚场面时，往往需要较大的音量加以支持方能达到惊心动魄的效果。但是，电视机中小小的扬声器却难以胜任。我们试用一市售的有源音箱与电视机的伴音电路组合，凭遥控器上的音量按键便可实现自动扩音。有关电路见图。
　　

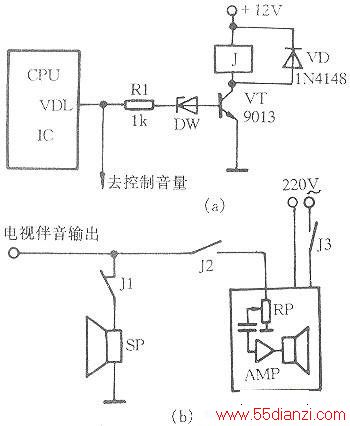

　　工作原理：图中，SP为彩电内置扬声器，IC是彩电的微处理器CPU，其余为后加电路，其中RP为有源音箱的输入信号调节电位器。一般不需很犬音量时，彩电CPU的音量控制输出端(VOL)输出电位较低，稳压管DW截止，三极管VT也截止，继电器J处于释放状态，Jl闭合，机内喇叭发声，J2、J3皆断开，附加电路不工作。当需要较大音量时，按动遥控器上的音量增大键V+，则CPU的VOL端输出电压升高，DW反向击穿，VT导通，J吸合。Jl断开了机内喇叭，J3闭合接通有源音箱电源．J2闭合将伴音信号送到音箱输入端，音箱发出较大的伴音声。继续按动V+键则可使音箱输入信号更强，声音更响亮。当按动V一键降低音量至一定程度时，DW截止，J释放，又自动转为机内喇叭放音。由于J的作用，有源音箱无需电源开关。
　　
　　元件选择与制作：J可用4088、4098等小型12V直流继电器。有源音箱可购买市售成品，或用一块功放板自制，功率有5～10W便可。R、DW、VT和J可搭脚焊装于电视机内空处，供电就取自机内12V电源。从机内分别引出220V电源线两根和伴音信号线两根接至有源音箱。
　　
　　调试：
　　
　　(1)适当选择DW的稳压值，使电视机音量达到约最高音量的一半时，DW被击穿，J动作；
　　
　　(2)将音箱音量电位器调到合适位置后固定。
