用遥控器控制多种家用电器

　　将这种控制电路连接到任何电器（照明灯、风扇、收音机等），就能用电视机、VCD或DVD用的遥控器控制这些电器的通断，控制距离在10米之内。

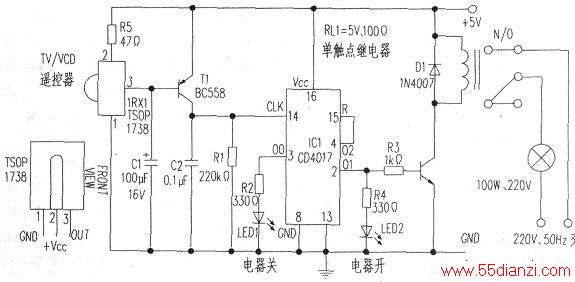

　　遥控器发出的38kHz红外线束由电路中的红外接收模块TSOP1738接收．TSOP1738的①脚接地，②脚经R5接电源，③作为输出，输出信号由晶体管BC558(Tl)放大。

　　放大后的信号送至十进计数器CD4017(ICl)的时钟脚(14)，③脚连接至红色LED1，如LED1发出红光，表示被控电器处于关断状态。

　　IC1的②脚为输出，它一方面连接至绿色LED2，LED2发光表示被控电器处于接通状态。另一方面连接至驱动晶体管T2，T2导通后使继电器RL1吸合，被控电器经触点啪接通电源。Dl为消除继电器线圈反电动势的保护二极管。

　　每台家用电器都有一块这样的控制电路来单独控制。

　　在TSOP1738没有收到红外光束时，TSOP1738③脚输出高电位，Tl截止，IC1时钟脚经Rl接地，计数器芯片IC1处于初始状态，③脚输出高电位，LED1发红光，表示被控电器处于关断状；在TSOP1738收到红外光束时，③脚输出低电位，Tl导通，IC1开始计数。此时IC1③脚变成低电位，LED1红光熄灭；同时②脚输出高电位，T2导通，继电器将被控电器接通，这时LED2发出绿光，表示被控电器处于接通状态。
