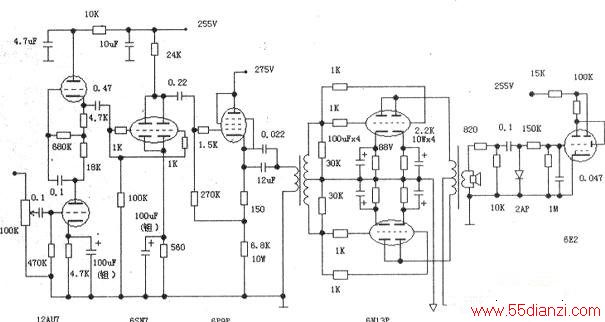

此电路见下图。
音量电位器选用分流式23档步进电位器，平衡度好。第一级选用12AU7管构成改进型SRPP电路，取其线性好，高频佳，输出阻抗低等优点，失真比普通SRPP电路低，放大倍数14倍。第二级选用6SN7，管内两个三极管并联构成共阴放大电路，取其中低频特性好的优点，放大倍数16倍。倒相由推动变压器完成，输出波形对称性好，且十分稳定，电路也简单。推动级选用小功率高跨导管6P9P三极管接法，线性提高，内阻降低，组成阴极输出器形式，主要起阻抗变换作用。
一般推动管都是阳极输出，输出阻抗高，要求推动变压器初级要有很大电感量才能满足低频下限，大电感量必然圈数很多，漏感和分布电容大增，它的分流作用使高频放大倍数下降很快，高频带宽受限。显然，对推动变压器的要求并不亚于输出变压器。这里由阴极输出驱动推动变压器，低输出阻抗使初级电感量不需很大就可满足低频要求，圈数少又使漏感和分布电容小，高频大大上移。阴极输出是百分之百负反馈，虽然放大倍数只有1倍，却换来对推动变压器要求的大大降低，还是很值得的。这里阴极与初级线圈不是直接相连，而是通过电容耦合形式，主要是避免直流电流流过线圈出现磁饱和而产生的失真。由于初级阻抗低，为满足时间常数，这个电容容量不能太小，取值12μF，再并联小容量电容。
功放级选用低电压大电流功率管6N13P并联推挽，内阻相当低，仅2250左右，对极为重要的输出变压器的要求大大降低，频带展宽，制作简便。这里初级线圈阻抗P -P取1.2KΩ，次级可不加大环路负反馈，这样信号响应更快。6N13P的栅负压采用比较安全简单的自偏压形式。由于偏压很深，达90V左右，要用很高的信号电压驱动，所以推动变压器做成升压形式，阻抗比1K0:1.5KΩ+1.5KΩ。假设前级输入200mV（有效值）正弦波信号时，因6P9P栅负压绝对值很小，衰减少，阴极可输出41V信号电压，升压后加到栅极上为61.5V，峰值就是86Vo实际上CD机输出信号远大于200mV。实测如用8Ω大功率电阻作假负载，逐步加大正弦波信号，一个声道可输出额定功率13W，最大功率（峰值）25W。推动变压器和输出变压器委托成都市新都区凯立厂按要求进行绕制，推动变压器采用66铁心，叠厚40mm，输出变压器采用96铁心，叠厚50mm。

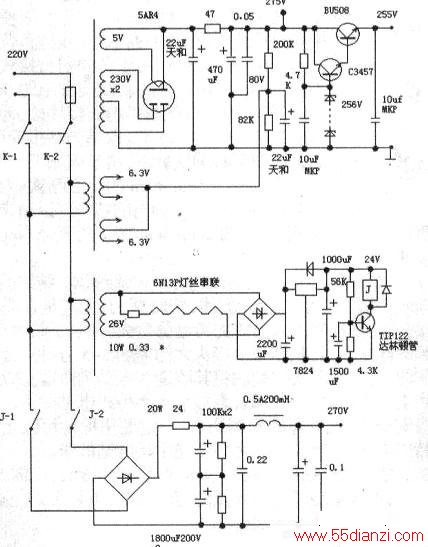

电源略显复杂，设计按前级出声后级出力来考虑。两级前级放大加一级推动耗电不大，用一个120W的变压器足够供电，经SAR4全波整流，CRC滤波，电子稳压滤波输出，波纹4mV（数字万用表测）。功放级耗电是大头，为避免在大信号大电流下容易产生电压跌落，信号峰值削峰失真，往往要用容量足够大电源变压器，这将带来体积大，磁场干扰大等问题。本机采用220V市电直接供电方式，经晶体二极管桥式整流，CLC滤波，内阻小，动力强劲。扼流圈按500mA考虑，取直径0.51的线。如果按10H电感量绕，体积会非常大，我是利用一个较大的6P1输出变压器铁芯绕满为止，实测210mH，直流电阻约6Ω。采用大电容小电感方式，内阻小。这里不适合小电流的小电容大电感方式。6N13P是旁热管，灯丝可串可并，比直热管灵活，恰好手头有一个26V60W变压器作灯丝变压器，将4组灯丝串连供电。同时26V电源还供继电器延时电路工作，控制功放级电源延时20多秒接通，防阴极中毒。
市电直接供电也有不足，一个是市电污染较重，但本机只用于最后功放级，又是推挽电路，可互相抵消交流声，影响极小。另一个是底板带电问题，本机利用推动变压器和输出变压器的隔离作用，将功放级这一级电路不与底板和其他任何电路相连，确保底板不带电。底板又和电源插座地线相连，确保安全。
本机制作前先通过仿真软件在电脑上进行了电路仿真和调试，满意后才实际制作的，可少走弯路。实际调试时因元件性能差异，胆管的离散性，最好借助示波器精调工作点。难点是功放级8个阴极电阻上的负偏压和静态电流，应尽量一致，如误差大调不过来，说明管子不配对，应换管。6N13P价格低廉，可多备几只方便配对。
金属底板制作尺寸为长490mm、宽360mm、高80mm。
用不锈钢板做四边框，用3mm厚整块黄铜板作上面板，挖好各种孔洞后用细砂纸打磨和抛光，再喷上小轿车用透明漆保护。金属底板往往给人一种冷硬感觉。我到当地建材市场艺术线材店购买了一条8厘米宽，2米多长，曲面优美木纹漂亮的橡木线材，截成四段，用传统的卯榫连接方式做成四边框并喷上透明清漆，套在金属底板外侧，不承重，只起到木材天然的暖色调作用。底板由三种材料结合，它们的谐振频率不同，互相抑制，效果比单一材料好。业余制作同样要求功放内在的优良电声品质，同时还应该有外在的美观大方，像艺术品那样令人赏心悦目。
综上所述，本机有以下一些特点
1．采用6N13P管，价格低廉方便配对。并联运用内阻降低一半，阳极耗散功率增加一倍达26瓦，满足一般家庭要求。
2．推动变压器和输出变压器都是在超低输出阻抗下驱动，降低了对它们的技术要求和制作难度，又展宽了频响。
3．电源分开供电，前级供电着重滤波、稳压低纹波，后级功率级供电着重力度大，内阻低，速度快。
4．底板采用三种材料结合，抗谐振效果好，色调比较暧。
