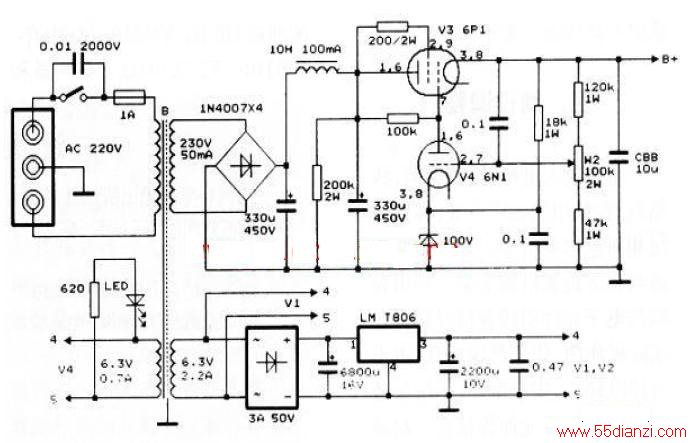

下图是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。6N1并联作取样放大，功率管6P1接成三极管作为调整管，组成串联稳压电路。作为滤波电容，一般说来，无极性电容速度快、解析力高，油浸电容音色甜润，优质电解电容可以增加中频的密度与低频的力度，因此本机滤波电容选用优质电解和有机薄膜电容混合应用，其输出电压稳定，纹波系数很小，既有晶体管整流的动态，又有电子管稳压的韵味，达到符合现代音响要求的目的。前级灯丝电源，用整流桥堆整流，7806稳压点燃灯丝。采用稳压电源供电的好处是，可使声音圆润饱满，音乐密度感强，乐声和人声的质感较好，动态好、噪声低、瞬态好。
元件选择
电子管是前级放大器的灵魂，应选择J级以上的产品，6N1国内有多家工厂生产，不同生产厂家的产品有不同的音色走向，北京牌6N1音色雄浑豪放、动感十足，低频强劲有力。上海牌6N1音色清澄亮丽、细腻圆润，高频幼细顺滑，这些电子管都不难搞到，可根据自己的爱好选用适合自己口味的管子。如果你有兴趣，可直接插上6N2、6N10、6N11等国产电子管，听听它们之间音色有什么微妙的变化，你还可以换用进口管6HlⅡ、6DJ8、ECC88、6922等听听，闲暇之时慢慢品尝，仔细比较不同的韵味，从中享受胆机玩家的乐趣。
电阻选用国产军工生产的大红炮金属膜电阻，这种电阻音色温暖兼有力度，符合理想中的气质。同轴双联电位器大多一致性差，声像产生畸变，会影响立体声效果，选用上海WTH-I型单联电位器，虽然调节起来麻烦点，但左右声道容易调得非常平衡。
电容器对音质的影响很大，耦合电容C1选用WIMAMKPl0，信号输出电容C2选用国产CZM-J2型密封油浸电容，该电容音色通透、甜润、音乐感极好。高压滤波选用两只330μF/450VnIChicon牌电解电容作n型滤波。其他滤波、退耦电容全部采用国产CBB60型有机薄膜电容。所有的阻容元件经数字万用表严格挑选配对，使左右声道性能保持一致。电阻应留有4～6倍的功率余量，以减少工作时产生的热噪声。
左右声道可共用一只6N1电子管，也可以单独使用一只6N1，将6N1的另一半的屏、阴、栅极都接地，可以减少左右声道的互相干扰。同样电源也可以共用一组电源对左右声道供电，也可以采用两组电源为左右声道分别供电。为了打造出精品，提高左右声道的分离度，使声像定位更加真实。笔者选择了后者，采用单双声道的结构，用两只红灯牌收音机电源变压器作电源，它的质量和容量都毋庸置疑，保证大动态时气势恢宏，毫不脚软。的布线和良好的制作工艺来完成，经典电路的优良品质才可能尽情地发挥。因此，同样是一堆电子元件，在不同人的手里可以焊出不同的作品来。
前级灵敏度很高，为防止交流电源、高压电源对音频信号的干扰，前级放大电路与电源电路要分开，地线不能一串到底，选择最佳接地点汇集一处星形接地。管座应选择带铝罩的品种，外壳接地要良好，防止外界的电磁干扰。组装完毕后，要认真仔细地检查，正确无误后可接通电源，调整电源中的取样电位器W2，使V3屏极电压正好为175V，测量其他各级电压均应符合电路要求，一切正常后，可接入系统试音了。
