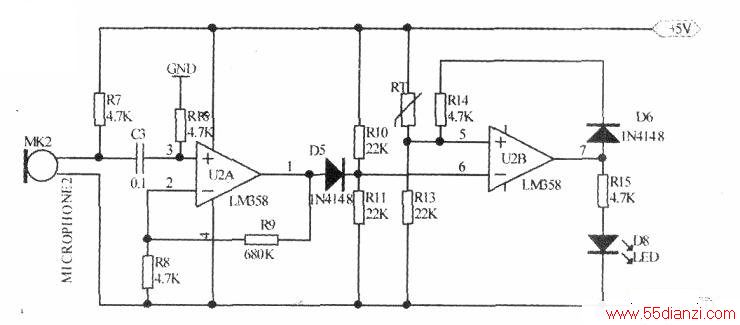

下图电路使用了一块常用的双运放集成电路LM358，运放也是应用非常广泛的常规集成电路。在图中，运放U2A作为同相放大器使用，其放大倍数为R9/R8（可以调节R9或者R8的值调节放大倍数）：运放U2B作为电压比较器使用。R14为正反馈电阻．D6为单向正反馈隔离二极管使用。
静态时，R10、R11将作为比较器使用的运放U2B的反相输入端偏置在约1/2VCC（电源电压）上，U2B的同相输入端因为热敏电阻的常态电阻比较大，与R13分压的结果使其电位低于反相输入端电位。作为比较器使用，U2B输出低电平。当模拟点蜡烛使用热源靠近热敏电阻时，热敏电阻阻值变小，U2B同相端电位高于反相端电位而输出高电平，二极管D6正向导通，相对阻值较小的正反馈电阻R14接人反馈回路中。使得这种相对高电位得以维持！U2B输出高电平通过电阻R15点亮发光二极管。模拟点蜡烛成功。同样，模拟吹气电路中的麦克风MK2拾取吹气的声压信号，当声压达到一定程度时，U2A输出电压大于此时的U2B同相输入端电压时，使得U2B反相输入端电位高于同相输入端电位而导致U2B输出低电平，发光二极管灭。
下图电路使用了运放的基本应用电路“放大器”和变通应用“电压比较器”。引入了正反馈和负反馈，以及可以使用运放模拟施密特触发器的功能（短路D6）。
