设计一款无开关失真的功率放大器

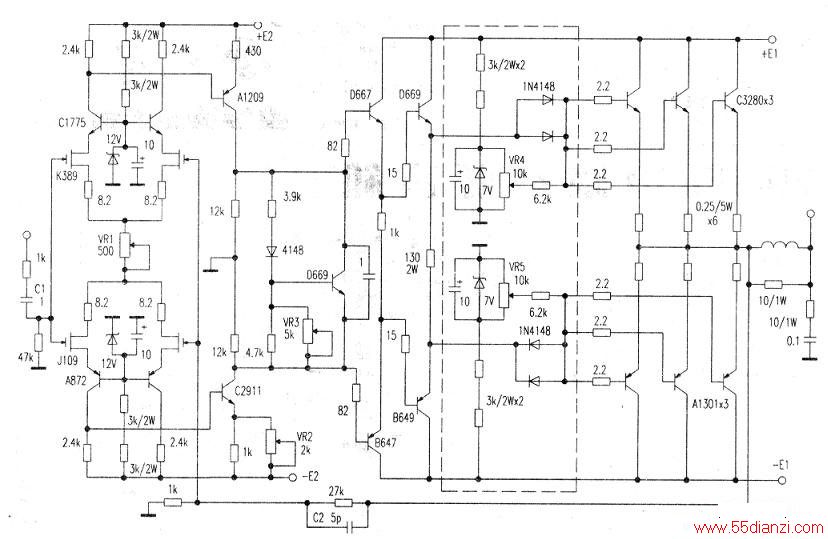

　　本功放电路为经典的全对称互补准DC结构；为提高信噪比，特意将第一级增益设计得相对较大，而第二级增益取得较低并加有一定量本级负反馈，以确保在开环状态下也具有较好的失真指标，闭环后失真度可进一步降低。，由于整机开环增益并不很高，因此环路反馈也较浅，可放心去掉主电压放大级的滞后补偿电容，令瞬态响应更佳。电流放大为三级达林顿结构，有极高的输入阻抗和极低的输出阻抗，对于电压放大级负载极轻，可从容驱动低阻抗扬声器。虚线框内为无开关失真偏置电路，原理简洁明了，不再多述。本机调试过程如下：先不接龟源，将VR1、VR3调至最大，调‘VR2使其两端为430Ω，调VR4和VR5，使6.2kΩ电阻一端接地，在后级正、负电源中串人两支30Ω／2W保护电阻，再接通电源调VR2使中点为0V，调VR1使第一级2.4kΩ负载电阻上压降为5V，再调VR4和VR5使末级每管静态电流为20mA，最后调VR3使末级每管电流增至60mA，调试结束后去掉30Ω/2W电阻，再继续通电两小时，其间每隔一刻钟再复测一下，若各工作点无漂移现象即可正常投入使用。本功放如果将输入级1μF电容去掉，则为一台标准的纯直流功放，使用时必须保证前级信号源无直流输出。
