设计一款廉价性能卓越的随身听外接电源

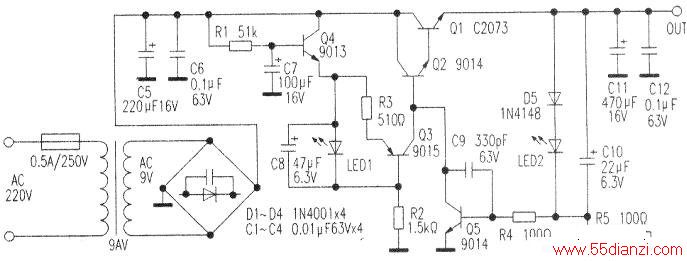

　　此电路原理图见下图。适当调整基准回路的参数值，可输出不同电压。
　　
　　随身听、复读机及Discman标称外接输入电压的实践证明，该电源能完全阻断电源噪声对放音系统的不良影响，而且对音质改善较大。
　　
　　图中，D1—D4、C1~C6构成桥式整流滤波电路，C1~C4用来抑制交流哼声；R1、Q4、C7组成简易有源滤波器。R1=(Vce-Vbe)(β+1)/le;Q3、R3、LED1等构成恒流源电路，其电流I=(VLED1-Veb)/R3，这里取信约为2.6mA。
　　
　　与传统串联稳压电路不同，这里将基准电路和取样电路合并，即基准回路由D5、LED2、Cl0组成，C10用来加速电路的反应速度和消除LED2产生的微小噪声，并接入放大管Q5的基极，其分压比约为1，且Q5的发射极直接接地，降低了电源输出内阻。但深度负反馈状态下电路易自激，故而在这里接入由R4、C9构成的密勒电容补偿电路来消除。
　　
　　由于优质发光二极管的齐纳噪声比稳压管低得多，且该电源的噪声主要由基准回路的噪声引起。故该电源的噪声非常小。C11用来改善电路的反应速度。C12为高频去耦电容，可降低电源的高频内阻，进一步改善聆听效果。
　　
　　该电源只要安装无误，元器件质量好，无须调试即可正常工作。不过，该电源的输出电流必须小于Ql的允许僮，若输出电流较大，应给Q1装上适当尺寸的散热器。
