此后级本着高转换速率、高输出电流和尽可能大一点的阻尼系数的原则设计。
其输入级用电流负反馈电路,为推挽射极跟随器,工作电流取3.5mA,管予选用BC560C/BC550C。第二级选用A1349/C3381.而推动级采用场效应管K214/J77,静态电流达170mA,这是本机设计的关键。

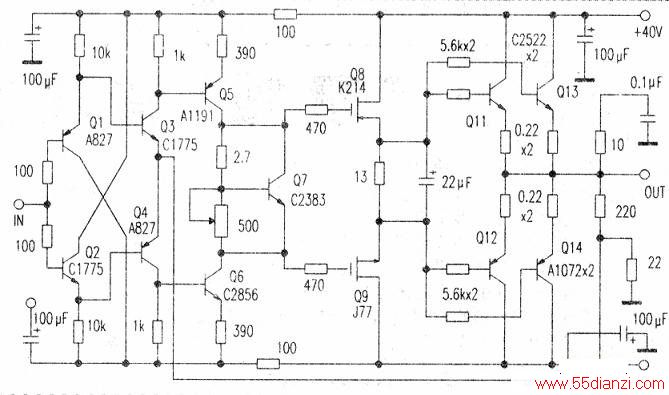

功放输出级用四对金封2SA1072/2SC2522.参数为10A/200W/250V,Q7—Q14均装在散热器上。电路中只有一个可调电阻,选用进口的500Ω多圈精密电阻,输出管上的几只电阻选用SW的无感电阻。整个电路见下图。
试用时,推动监听一号,声音开阔,音色平衡,感觉有一点英国音箱般的暖和甜美,兼具大音箱的气魄雄伟。
