音色优美的场效应管功放电路

　　一、工作原理
　　

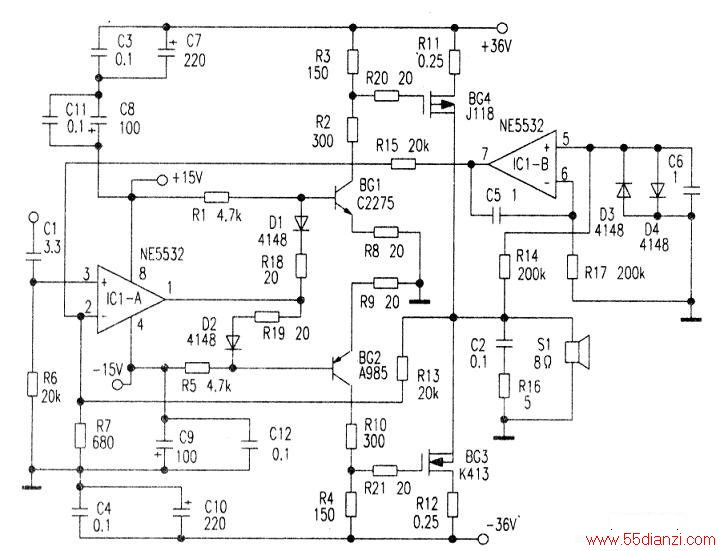

　　电路原理如下图所示，为典型的OCL功放。ICl-A为输入级；BG1、BG2为激励级；BG3、BG4为MOSFET组成的互补输出级；IC1-B为直流零点伺服电路。
　　
　　IC1-A起电压放大作用，限于供电电压的缘故，该级信号输出幅度不超过±15V，如果后级采用射随器输出，则输出功率偏小。本电路既要发挥运放设计简洁、性能优良的特点，又要满足合适的输出功率。所以本电路由两组电源(±15V、±36V)供电，稳压±15V供给运放使用，±36V供给后级使用。BG1、BG2为共射极电路，R8、R9为负反馈电阻，R1、R5、D1、D2、R18、R19为BG1、BG2提供稳定的直流偏置，以保证其处于导通状态，本级除电压放大作用之外，更主要。
　　
　　是实现了不同电源供电电路的信号耦合。场效应管是电压放大器件，虽然对驱动电流没有特别要求，但是要考虑场效应管输入电容对高频特性的影响。所以，驱动信号的内阻应足够小。BG3、BG4的驱动信号分别取自BG2、BG1的负载R4、R3。BG1、BG2的集电极负载电阻被分为两段，这是由于场效应管的栅源驱动电压不得大于20伏。BG3、BG4为MOSFET对管组成的漏极输出级。R11、R12为源极负反馈电阻。ICl-B的作用是稳定末级中点的宜流电压，以实现功放直流化。R13、R7是环路负反馈电阻。R20、R21．为防止MOS管高频自激而设；C2、R16的作用是防止电路自激。
　　
　　二、安装与调试
　　
　　IC1、BGI~BG4,可选用原理图所示器件，也可选用参数相近的器件。BG1、BG2要求β值大于100，Vceo大于100V，Icm大于1A，PCM大于10W；BG3、BG4参数为VDSS=140V；ID=8A；PD=100W。各互补管要尽可能配对。电阻R2、R3、R4、R10、R16选用IW金属膜，R11、R1.2选用3W电阻，其他电阻可选用1/4W五环电阻。R20、R21安装应尽量靠近MOS管栅极。电容选用优质品。
　　
　　静态检测无误后，接通电源，检测中点电压是否为零伏；测量BG3、BG4栅源极电压，一般为1V左右。若要改为纯甲类放大，可加大R18、R19阻值。一切正常后即可接上音箱、音源试机。
