MT1389解码芯片构成的解码系统
1、MT1389解码芯片简介

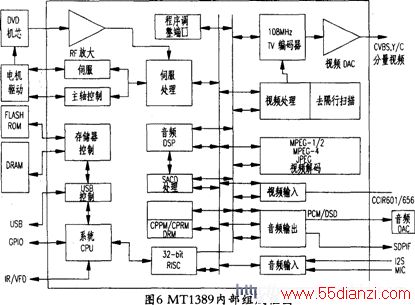

MT1389是联发科技公司采用最新的DIVX技术，整合了RF信号处理、数字信号处理／数字伺服处理、解码、视频编码和嵌入式微控器的整合型多解码的超级单芯片。强大的视频处理引入先进的MDDITM专利技术，净化了图像边缘，消除了字幕色彩对画面的干扰，其主频采用108MHz，通过优化的逐行扫描算法与6个12bti的视频DAC可同时支持隔行视频输出、逐行视频输出；强大的音频处理不仅支持MPEG、DVD-Audio、Dolby、DTS、HDCD、WMA、MP3等音频编码格式解码。还支持SACD最新音频编码格式解码；采用OTG（On The Go）技术，支持OTG技术的USB接口，通过USB接口，再配合相关接口芯片可以实现与移动硬盘、U盘、数码照相机、数码摄像机等新一代数码流媒体的无缝连接，阅读MD、MS、MMC、SDCF等各种卡，可直接播放外部设备中存储的（MPEG-1／2／4文件，WMA、MP3、JPEG等媒体数据格式）媒体信息。其内部组成框图如图6所示。该芯片将激光头拾取的光盘信息在其内部进行系列处理后。直接输出逐行扫描或隔行扫描的视频信号、立体声或多声道音频串行数据。该芯片采用+3.3V与+1.8V两组供电方式，其封装采用256脚LOFP形式。
2、MT1389解码芯片构成的解码系统电路分析

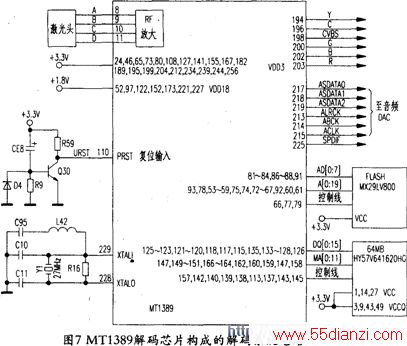

采用以MT1389解码芯片为核心。配置装有软件的FLASH（MX29LV800）和64MB SDRAM（HY57V641 620HG）构成一个64MB空间的MPEG2主类主级解码系统。其组成电路如图7所示。可将播放CD格式输入的位流与播放DVD格式输入的位流按不同的解压算法进行MPEG1／MPEG2或MPEG4解码，直接输出视频信号、音频数据与数字音频信号。
接通市电。开关电源便向构成解码系统的芯片MT1389、MX29LV800、HY57V641620HG、复位电路等各供电端提供稳定的+3.3V和+1.8V直流工作电压（见图7）。其中+1.8V通过抗扰滤波电路，向MT1389的VDD18供电端52、97、122、152、173、221、227脚供电。其中+3.3V通过抗扰滤波电路，向MT1389的VDD3供电端24、46、65、73、80、108、127、141、155、167、182、189、195、199、204、212、234、239、244、256脚供电；+3.3V还向 HY57V641620HG的VCC供电端①、14、27脚和VCCO供电端③、⑨、43、49脚和MX291N800的VCC供电端37脚供电；同时还向由Q30、CE8、R9、R59、D4等构成的复位电路供电，数十毫秒钟后，便从Q30集电极输出一个正跳变的复位脉冲信号RESET，从110脚送入解码芯片MT1389的复位端（PRST），嵌入式CPU首先被复位自身初始化，确认228和229脚的27MHz时钟正常后，MT1389便通过8位数据线、20位地址线和控制线，从MX29LV800中读取初始化程序，再通过数据通讯电路对各受控电路实施初始化操作，同时还将解码程序与控制程序下载存入HY57V641620HG下载程序的缓冲区，作为执行程序。则该解码系统电路进入正常工作状态。
嵌入在MT1389芯片内的CPU，在获得播放碟片类别信息之后，能依据其压缩格式。控制音/视频解码器自动进入相应MPEG-1/MPEG-2或MPEG-4音/视频解压运算模式。在解码过程中读取其视频和音频PES头缓冲器中的系统头数据进行缓冲读/写、片选/中断与存储区域分配等操作。
在播放期间，由MT1389内置的系统解复用（系统分析、CPPM/CPRM DRMl单元对从内置通道解码单元输入的码流进行解复用处理，提取视频/音频PES数据和专用数据等，然后通过MT1389内DRAM接口的16位数据线DQ（0：15）和12位地址线MA（0：11）存入HY57V641620HG分配的缓冲区。以备解码用。
视频解码器与视频处理单元同时从HY57V641620HG分配的缓冲区读取其数据。前者自动读取PES缓冲区中的视频数据进行解码。并将处理后的数据存入HY57V641620HG数据缓冲区。以备视频处理单元用；后者在嵌入式微控器的控制下，视其情况自动读取分散存储在HY57V641620HG中的一帧亮度数据和色度数据，进行（逐行或隔行）图像帧重建的图像数据送视频输出电路。
视频输出电路把语言字幕等数据嵌入图像数据帧中，然后将连续输出（逐行或隔行1扫描格式的图像行Y、Cb、Cr数据送内置的视频编码器，分别处理成亮度数据Y和色度数据C、复合视频数据V及RGB数据。
这些数据经6个108MHz/12bit的DAC转换成模拟的视频信号，分别从MT1389的 198脚输出模拟视频信号（CVBS）、194脚输出模拟亮度信号Y、196脚输出模拟色度信号C、200脚输出G信号、202脚输出B信号、203脚输出R信号。
音频DSP中的解码器自动从HY57V641620HG读出缓冲区中的音频PES数据。并对播放VCD或DVD碟片的音频位流分别进行MPEG-1或MPEG-2解码音频帧，对播放且有AC-3、DTS、HDCD和DVD-Audio方式编码的碟片，在专用指令程序控制下进行解码，分离出音频数据与环绕声数据；对SACD由SACD处理器进行处理，再由音频输出单元处理成立体声音频串行数据（ASDATAO）或环绕声（5.1）音频串行数据（ASDATA0～ASDATA2），分别从MT1389的217脚输出ASDATA0音频串行数据、218脚输出ASDATA1音频串行数据、219脚输出ASDATA2音频串行数据：MT1389的214脚输出ABCK、213脚输出ALRCK、215脚输出ACLK等时钟信号提供给音频DAC电路。其数字音频（SPDIF）信号从225脚输出。
