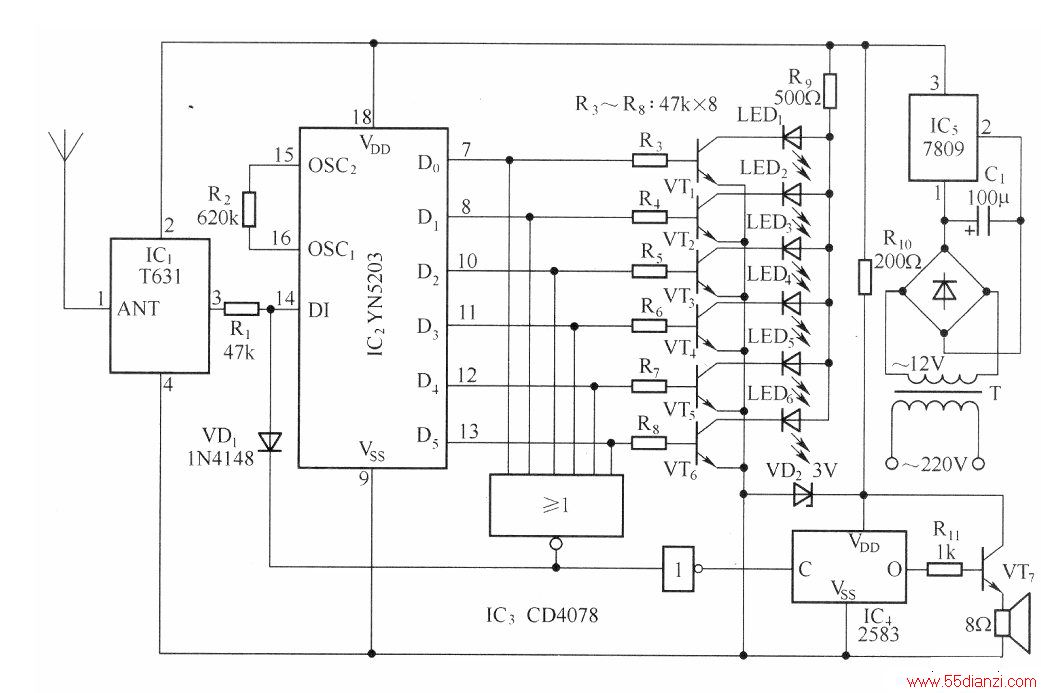

采用YN5203组成的抢答器接收电路如下图所示。IC1(T631)为无线电长波接收电路,T631是与发射电路中的T630配对使用的器件。T631内部包括接收、脉冲解调、整形等几部分电路。由发射电路发出的无线电调制信号由T631的天线接收后,经IC1内部解调、整形后从IC1的③脚输出。已还原的编码信号加入YN5203译码器,当译码无误、有效时,便会在IC2的D0~D5端以锁存的方式输出数据。输出的数据一方面经VT1~VT6缓冲后驱动发光二极管LED1~LED6发光,指示出抢答组号;另一方面通过或门CD4078后触发IC4工作,使扬声器发出“叮咚”声响。与此同时,CD4078的输出使VD1导通,使IC1输出的信号不能加到IC2译码器的输入端,即将其输入端封锁。
当按动发射电路中的复位按钮So时,发射器发射“O”数据,使YN5203复位。
