MT1379解码芯片构成的解码系统
1、MT1379解码芯片简介
MT1379是MTK公司继MT1369之后新开发出来的一种包括数字信号处理、数字伺服处理、解码与视频编码及嵌入式CPU为一体的功能更为强大的DVD解码芯片，只需极少量而简单的外围元器件就可构成一台高品质DVD播放机。支持MPEG1/MPEG2/JPEG视频解码，支持MPEG1/MPEG2、AC-3、DTS和DVD-Audio音频解码；TV编码器内置有6通道54MHz/，12bitDAC变换器。支持NTSC、PAL-B/D/G/H/I、PAL-N、PAL-M隔行扫描TV格式和480P、560P逐行扫描TV格式，支持PC机（VGA）。可将模拟前端RF信号进行处理，直接输出全电视信号、S端子信号和色差分量信号，以及6通道线性PCM音频数据和数字音频（SPDIF）信号。该芯片采用+3.3V和+1.5V两组供电方式，其封装采用216脚LQFP形式。
2、MT1379解码芯片构成的解码系统电路分析

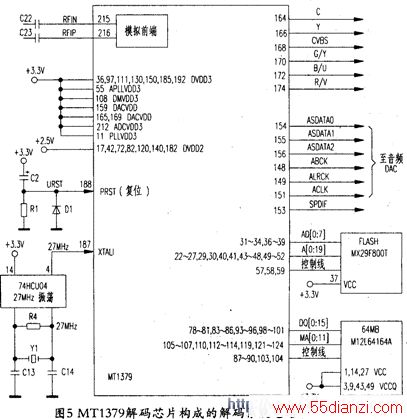

采用以MT1379解码芯片为核心，配置装有软件的FLASH（MX29F800T）和64MB SDRAM（M12L64164A），构成一个64MB空间的MPEG2主类主级解码系统，其组成电路如图5所示。可将播放CD格式输入的位流与播放DVD格式输入的位流按不同的解压算法进行MPEG1和MPEG2解码，直接输出视频信号、音频数据与数字音频信号。
接通市电。开关电源便向构成解码系统的芯片MTl379、MX29F800T、M12L64164A、27MHz振荡器74HCU04等各供电端提供稳定的+3.3V和+2.5V直流工作电压（见图5）。其中+2.5V通过抗扰滤波电路。向MT1379的DVDD2供电端17、42、72、82、120、140、182脚供电。其中+3.3V通过抗扰滤波电路，向MT1379的DVDD3供电端11、36、55、97、108、111、130、150、159、165、185、192、212脚和27MHz振荡器74HCU04的VCC供电端14脚供电；+3.3V还向M12L64164A的VCC供电端①、14、27脚和VCCQ供电端③、⑨、43、49脚和MX29F800T的VCC供电端37脚供电；同时还向由C2、R1、D1构成的复位电路中C2充电，在R1上形成一个负跳变的复位脉冲信号，从188脚送入解码芯片MTl379的复位端（PRST），嵌入式CPU首先被复位自身初始化，确认从187脚输入的27MHz时钟正常后，MT1379通过8位数据线AD（0：7）、20位地址线A（0：19）和控制线从MX29F800T中读取初始化程序，再通过数据通讯电路对各受控电路实施初始化操作，同时还将解码程序与控制程序下载存入M12L64164A下载程序的缓冲区，作为执行程序。则该解码系统电路进入正常工作状态。
嵌入在MT1379芯片内的CPU，在获得播放碟片类别信息之后，能依据其压缩格式，控制音/视频解码器自动进入相应MPEG-1或MPEG-2音/视频解压运算模式。在解码过程中读取其视频和音频PES头缓冲器中的系统头数据进行缓冲读/写、片选中断与存储区域分配等操作。
在播放期间，由MT1379内置的系统解复用单元对从内置通道解码单元输入的码流进行解复用处理，提取视频/音频PES数据和专用数据等，然后通过MT1379内DRAM接口的16位数据线DQ（0:15）和12位地址线MA（0：11）存入M12L64164A分配的缓冲区，以备解码用。
视频解码器与视频处理单元同时从M12L64164A分配的缓冲区读取其数据。前者自动读取PES缓冲区中的视频数据进行解码，并将处理后的数据再次存人M12L64164A数据缓冲区，以备视频处理单元用；后者在嵌入式微控器的控制下，视其情况（隔行扫描INTERLACE、逐行扫描PSCAN输出方式）自动读取分散存储在M12L64164A中的一帧亮度数据和色度数据，进行（逐行或隔行）图像帧重建后的图像数据送视频输出电路。
视频输出电路还把子图像解码支持的卡拉OK歌词、剧中人物对白语言字幕等数据嵌入图像数据帧中，连续输出（逐行或隔行）扫描格式的图像行数据送内置的视频编码器，分别处理成亮度数据Y和色度数据C、复合视频数据V及RGB数据；这些数据经6个54MHz/12bit的DAC转换成模拟的视频信号，分别从MT1379的168脚输出模拟视频信号（CVBS）、166脚输出模拟亮度信号Y、164脚输出模拟色度信号C、170脚输出G/Y、172脚输出B/U信号、174脚输出R/V信号。
音频解码器自动从M12L64164A读出缓冲区中的音频PES数据，并对播放VCD或DVD碟片的音频位流分别进行MPEG-1或MPEG-2解码音频帧，对播放具有AC-3、DTS、HDCD和DVD-Audio方式编码的碟片，在专用指令程序控制下进行解码。并由音频输出电路处理成立体声音频串行数据（ASDATA0）或环绕声（5.1）音频串行数据（ASDATA0～ASDA-TA2），分别从MT1379的154脚输出ASDATA0音频串行数据、155脚输出ASDATA1音频串行数据、156脚输出ASDATA2音频串行数据；还分别从MTl379的148脚输出ABCK、149脚输出ALRcK、151脚输出ACLK等时钟信号提供给音频DAC电路。其数字音频（SPDIF）信号从153脚输出。
