MT1369解码芯片构成的解码系统
1、MTl369解码芯片简介
MT1369是台湾省Media Tek（简称MTK）公司采用高集成技术，将伺服和解码两大核电路以及微控制器整合在一起的单芯片。主要由系统控制功能电路、数字信号处理和数字伺服处理功能电路、解码电路等三大部分构成。支持8倍速DVD-ROM和24倍速CD-ROM：支持MPEG1和MPEG2音视频解码，支持AC-3和DTS编码格式解码。该芯片采用+3.3V和+2.5V两组供电方式。其封装采用208脚POFP形式。
2、MT1369解码芯片构成的解码系统电路分析

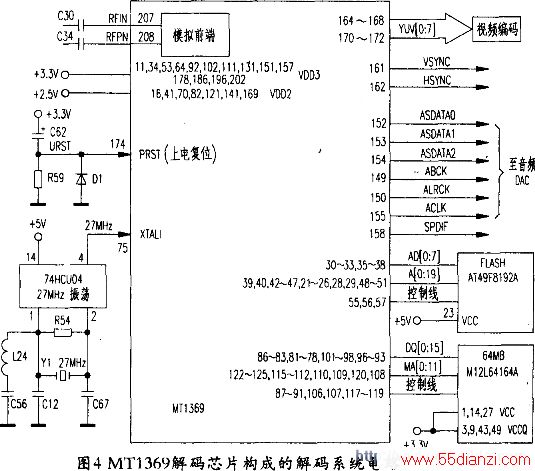

采用以MT1369解码芯片为核心，配置装有软件的FLASH（AT49F8192A）和64MB SDRAM（M12L64164A）构成一个64MB空间的MPEG2主类主级解码系统，其组成电路如图4所示。可将播放CD格式输入的位流与播放DVD格式输入的位流按不同的解压算法进行MPEG1和MPEG2解码，输出视频数据、音频数据与数字音频信号。
接通市电。开关电源便向构成解码系统的芯片MT1369、AT49F8192A、M12L64164A、27MHz振荡器74HCU04等各供电端提供稳定的+5V、+3.3V和+2.5V直流工作电压。其中+5V通过抗扰滤波电路，向AT49F8192A的VCC供电端23脚和27MHz振荡器74HCU04的VCC供电端14脚供电。其中+2.5V通过抗扰滤波电路，向MT1369的VDD2（内核电路）供电端16、41、70、82、121、141、169脚供电。其中+3.3V通过抗扰滤波电路。
向MT1369的VDD3供电端11、34、53、64、92、102、111、131、151、157、178、186、196、202脚供电；+3.3V还向M12L64164A的VCC供电端①、14、27脚和VCCQ供电端③、⑨、43、49脚供电，+3.3V同时还对C62充电，便在R59上形成一个负跳变的复位脉冲信号（URST），从174脚送入解码芯片MT1369的复 位端（PRST），嵌入式CPU首先被复位自身初始化，确认75脚的27MHz时钟正常后，便通过MT1369 8位数据线、20位地址线和控制线从AT49F8192A中读取初始化程序，再通过数据通讯电路对各受控电路实施初始化操作，同时还将解码程序与控制程序下载存入M12L64164A下载程序的缓冲区，作为执行程序。则该解码系统电路进入正常工作状态。
嵌入在MT1369芯片内的CPU，在获得播放碟片类别信息之后，能依据其压缩格式，控制音/视频解码器进入对应的MPEG-1或MPEG-2音/视频解压运算模式。在解码过程中读取其视频和音频PES头缓冲器中的系统头数据进行缓冲读/写、片选/中断与存储区域分配等操作。
在播放期间，由MT13691勾置的系统解复用单元对从内置通道解码单元输入的码流进行解复用处理，提取视频/音频PES数据和专用数据等，然后通过MT1369内DRAM接口的16位数据线DQ（0：15）和12位地址线MA（0：11）存入M12L64164A分配的缓冲区，以备解码用。
视频解码器与视频输出单元同时从M12L64164A分配的缓冲区读取其数据。前者自动读取PES缓冲区中的视频数据进行解码，并将处理盾的数据再次存入M12L64164A分配的解码图像数据缓冲区，以备视频输出单元用：后者自动读取分散存储在M12L64164A中的一帧亮度数据和色度数据，进行图像帧的重建和把子图像解码支持的卡拉OK歌词、剧中人物对白语言字幕等数据嵌入图像数据中，分别从MT1369的164～168、170～172脚输出视频数据（YUV0：7），送视频编码电路。场行同步信号由MT1369的 161、162脚提供。
音频解码器自动从M12L64164A读出缓冲区中的音频PES数据，并对播放VCD或DVD碟片的音频位流分别进行MPEG-1或MPEG-2解码音频帧，对播放具有AC-3和DTS方式编码的碟片，在专用指令程序控制下进行解码。并由音频输出电路处理成立体声音频串行数据（ASDA-TAO）或环绕声（5.1）音频串行数据（ASDATA0～ASDATA2）。分别从MT1369的152脚输出ASDATA0音频串行数据、153脚输出ASDATA1音频串行数据、154脚输出ASDATA2音频串行数据；还分别从MT1369的149脚输出ABCK、150脚输出AIJRCK、155脚输出ACLK时钟信号提供给音频DAC电路。其数字音频（SPDIF），信号从158脚输出。
