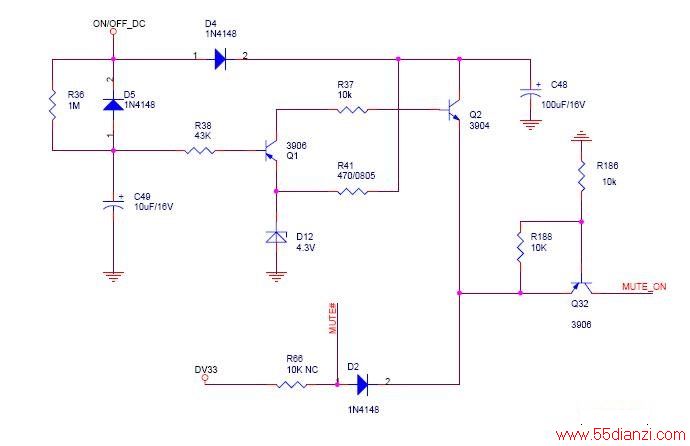

在此机型中静音电路有两路静音:一路为开关机静音(消除开关机瞬间噪音),另一路为CPU控制静音(手动控制静音).(具体电路如下图)
A、开关机静音
工作原理:开机时,ON/OFF_DC经D4给Q2集电极供电,同时也给Q1发射极供电.另一路经R36加至Q1基极,同时给C49充电,根据电容充电特性Vb1按指数上升Q1随Vb1导通Q2导通,Ve2经Q32加至静音驱动三极管进行静音.
随着C49充电的完成,Q1由导通转为截止.开机静音过程完成.
关机时, ON/OFF_DC电压消失.C48放电,给Q2供电,C49经D5放电,Vb1下降Q1(PNP)导通Q2导通,Ve2经Q32加至静音驱动三极管进行静音.
随着C48,C49放电毕,Q1由导通转为截止.关机静音过程完成.
B、CPU控制静音
此路静音直接由MT1389输出V MUTE经D2加至静音驱动三极管进行静音.
各元件作用：D4—隔离二极管；在关机静音时将Vc48与ON/OFF_DC端隔离。D5---释放二极管；在关机静音时释放Vc49。
