采用MT1389芯片的DVD电源电路

采用MT1389芯片的DVD电源电路

点击数:7657 次   录入时间:03-04 11:47:46   整理:http://www.55dianzi.com   LD-DVD-VCD-摄录放像

  MT1389集成了解码功能和系统控制,解码电路如果要正常工作必需具备:电源正常、时钟信号正常、复位正常、FLASH运行正常、SDRAM运行正常。

  MT1389具有两组供电电源,一组是CM3406稳压得到的3.3V电压,另一组是由LM1117MP-1.8稳压得到的1.8V电压。

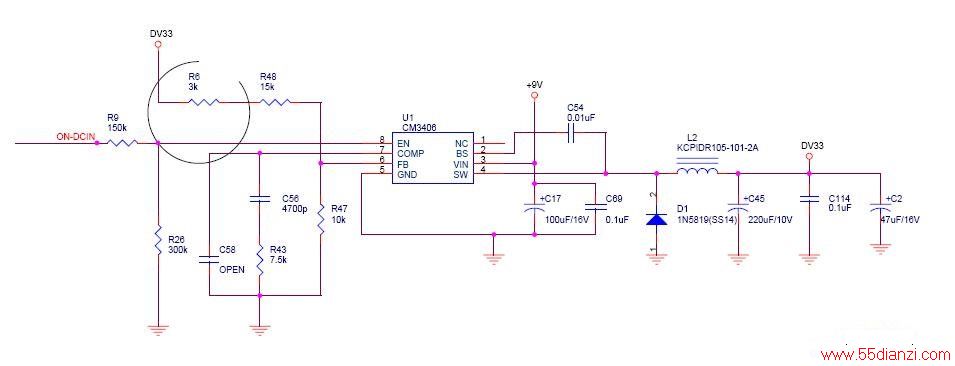

  一、3.3V稳压电路(CM3406)

  CM3406开关稳压IC主要引脚功能为:

  P3:DCIN

  P4:SWOUTP5:GND

  P6:比较电压输出

  P7:交流反馈

  P8:使能端(ON/OFF控制)在维修过程中,主要查看DCIN及ON/OFF使能端电压是否正常。

  可调稳压IC只要调整比较端值,即可调整其输出电压:

  VOUT=VREF*(1+R上/R下)

3.3V稳压电路

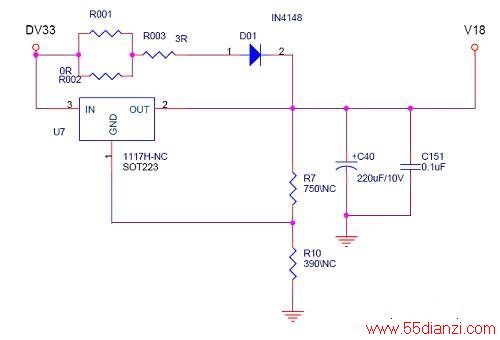

  二、1.8V稳压电路(1117H-NC)

  在碟机中最为常用的一款1.8VDC/DC移稳压IC.有固定1.8V输出的和输出可调型两种.此IC内部为一个串联型稳压电路.在此不再作详细介绍.在此IC的取用中应注意的是—尽量降低输入、输出之间的电压差。

.8V稳压电路
