构思新颖的音乐逻辑笔

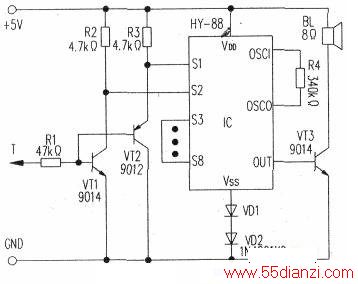

　　电路如下图所示。由一对互补型信号检测控制管VT1、VT2及一片8声效音乐集成电路HY-88等组成，采用微型扬声器发声，根据不同音乐来判断被测逻辑状态。

　　电路原理：电路中，HY-88是一片采用PCB（印刷线路板式软封装）封装的8声效音乐集成电路，它有S1～S8共8个触发控制端，低电平触发有效，对应着内部ROM（只读存储器）预先存储的8种动物叫声，分别是虫叫、蟋蟀、青蛙、布谷鸟、猫、狗、牛及马蹄声。调整振荡电阻R4可改变叫声音调，音频信号经VT3放大后驱动扬声器BL发声。VD1、VD2是降压二极，以使其VDD、Vss间的工作电压符合2.5V～4.5V范围要求。该逻辑笔的检测状态为：(1)当探针T未接触电路或检测到“悬空”时，VTI和VT2均截止，lC的触发端Sl、S2分别被R3、R2上拉为“1”，IC不工作，BL无声；(2)当探针T检测到“0”时，VT1截止，VT2导通，S2为“l”，Sl被“0”触发，BL发出虫鸣声；(3)当探针T检测到“l”时，VT1导通，VT2截止，S1为“1”，S2被“0”触发，BL发出蟋蟀叫声；(4)当探针T检测到“CP”脉冲时，VT1、VT2轮流导通，Sl、S2被交替触发，BL产生蟋蟀和虫两种呜叫声。
