开关电源的建模和环路补偿设计方案

开关电源的建模和环路补偿设计方案

点击数:7277 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   稳压-电源电路

公式12公式13

其中

公式14

公式15

公式17

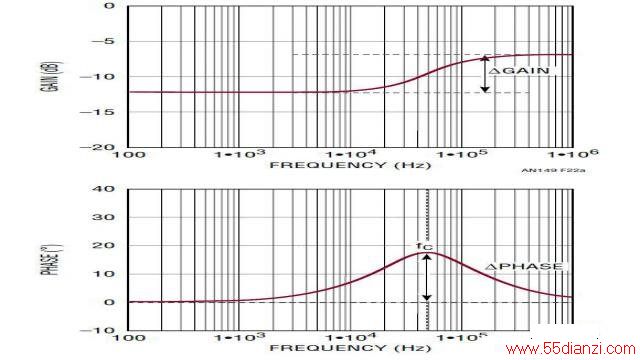

图 22:电阻器分压器增益 KREF(s) 的转移函数波德图

就给定的 C1 和 C2 而言,分压器网络导致的相位增大量 φREF 可以用等式 16 计算。此外,在 C2 >> C1 的情况下,就给定输出电压而言,最大相位增大量由等式 17 给出。从该等式中也可以看出,最大相位增大量 φREF_max 由分比 KREF = VREF/VO 决定。既然 VREF 就给定控制器而言是固定的,那么用更高的输出电压 VO 可以得到更大的相位增大量。

公式18

公式19

选择φREF、C1 和 C2 时,需要在想要的相位增大量与不想要的高频增益提高量之间做出权衡。之后,需要检查总体环路增益以实现最佳值。

设计电压环路 ITH 误差放大器的 II 型补偿网络

ITH 补偿 A(s) 是环路补偿设计中最关键的一步,因为这一步决定 DC 增益、交叉频率 (带宽) 和电源电压环路的相位 / 增益裕度。就一个电流源输出、gm 跨导型放大器而言,其转移函数 A(s) 由等式 18 给出:

公式20
