开关电源的建模和环路补偿设计方案

峰值与谷值电流模式控制方法

图 16 和 17 所示的电流模式控制方法是峰值电感器电流模式控制。转换器以固定开关频率 fSW 工作，从而非常容易实现时钟同步和相位交错，尤其是对于并联转换器。然而，如果在控制 FET 栅极关断后，紧接着就发生负载升压瞬态，那么转换器就必须等待一段时间，这段时间等于 FET 断开时间 TOFF，直到下一个时钟周期响应该瞬态为止。这个 TOFF 延迟通常不是问题，但是对于一个真正的快速瞬态系统，它却很重要。此外，控制 FET 的最短接通时间 (TON_min) 不可能非常短，因为电流比较器需要噪声消隐时间以避免错误触发。对于高 VIN/VOUT 降压比应用而言，这限制了最高开关频率 fSW。此外，峰值电流模式控制还需要一定的斜率补偿，以在占空比超过 50% 时保持电流环路稳定。对于凌力尔特公司的控制器而言，这不是个问题。凌力尔特的控制器通常有内置自适应斜率补偿，以在整个占空比范围内确保电流环路稳定性。LTC3851A 和 LTC3855 是典型的峰值电流模式控制器。

谷值电流模式控制器产生受控 FET 接通时间，并一直等待直到电感器谷值电流达到其谷值限制 (VITH) 以才再次接通控制 FET。因此，电源可以在控制 FET 的 TOFF 时间响应负载升高瞬态。此外，既然接通时间是固定的，那么控制 FET 的 TON_min 可以比峰值电流模式控制时短，以允许更高的 fSW，实现高降压比应用。谷值电流模式控制不需要额外的斜率补偿就能实现电流环路稳定性。然而，使用谷值电流模式控制时，因为允许开关周期 TS 变化，所以在示波器上，开关节点波形可能出现更大的抖动。LTC3833 和 LTC3838 是典型的谷值电流模式控制器。

为具备闭合电流环路的新功率级建模

图 19 显示，通过仅将电感器作为受放大器 ITH 引脚电压  控制的电流源，产生了一个简化、具内部电流环路的降压型转换器功率级的一阶模型。类似方法也可用于其他具电感器电流模式控制的拓扑。这个简单的模型有多好? 图 20 显示了该一阶模型和一个更复杂但准确的模型之间转移函数 GCV(s) = vOUT/vC 的比较结果。这是一个以 500kHz 开关频率运行的电流模式降压型转换器。在这个例子中，一阶模型直到 10kHz 都是准确的，约为开关频率 fSW 的 1/50。之后，一阶模型的相位曲线就不再准确了。因此这个简化的模型仅对于带宽较小的设计才好用。

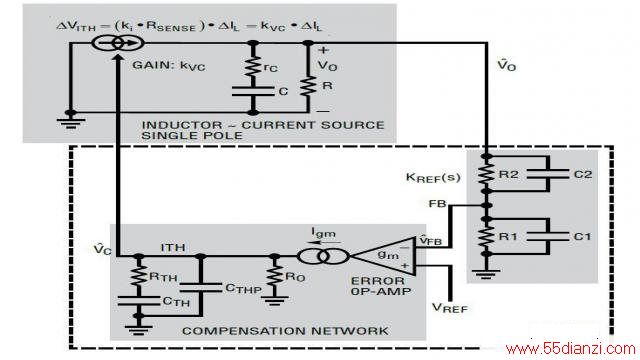

图 19：电流模式降压型转换器的简单一阶模型

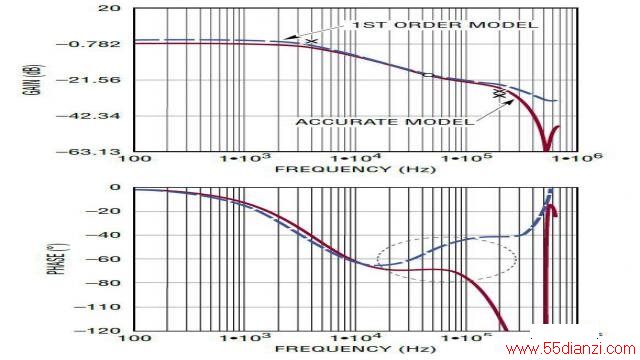

图 20：电流模式降压型转换器的一阶模型和准确模型之间的 GCV(s) 比较

实际上，针对电流模式转换器，在整个频率范围内开发一个准确的小信号模型相当复杂。R. Ridley的电流模式模型 [3] 在电源行业是最流行的一种模型，用于峰值电流模式和谷值电流模式控制。最近，Jian Li 为电流模式控制开发了一种更加直观的电路模型 [4]，该模型也可用于其他电流模式控制方法。为了简便易用，LTpowerCAD 设计工具实现了这些准确模型，因此，即使一位经验不足的用户，对 Ridley 或 Jian Li 的模型没有太多了解，也可以非常容易地设计一个电流模式电源。

电流模式转换器的环路补偿设计

在图 16 和图 21 中，具闭合电流环路的功率级 Gcv(s) 由功率级组件的选择决定，主要由电源的 DC 规格 / 性能决定。外部电压环路增益 T(s) = GCV(s) • A(s) • KREF(s) 因此由电压反馈级 KREF(s) 和补偿级 A(s) 决定。这两个级的设计将极大地决定电源的稳定性和瞬态响应。
