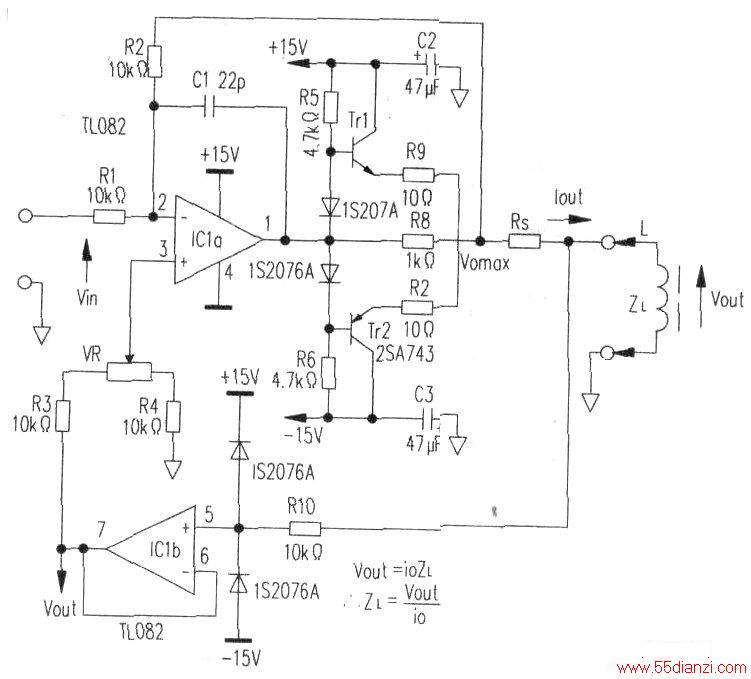

在测量时，被测负载的阻抗值必须小于上式的ZLmax。例如，Vin=lVp-p，Rs=l0Ω。此时的Iout=l00mA，当Vomax=20Vp-p时，2Lmax=190Ω。故被测负载的阻抗不能大于190Ω。图示电路可以准确地对电感的阻抗值进行测量。另外，电感线圈的阻抗Z还可以用Vout/Iout来求得。
该电路的频率特性与负载电阻有关，负载电阻越大，频率特性就越差，高频端的增益会随之下降。
该电路的电源电压为±l5V，消耗的电流在0.2A以下，最大输出电压为20Vp-p，最大输出电流为l00mAp-p。
运放选用TI公司的双运算放大器TL082。
