1.正激电路电路的工作过程:
开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长; S关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 . Ø变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.正激电路的理想化波形:
变压器的磁心复位时间为:
Tist=N3*Ton/N1
输出电压:输出滤波电感电流连续的情况下:

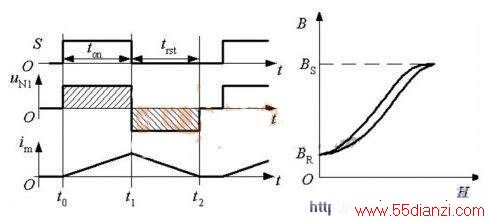

Uo/Ui=N2*Ton/N1*T 磁心复位过程:
2.反激电路

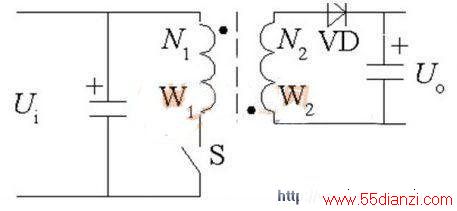

反激电路原理图
反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感. 工作过程: S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加; S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S关断后的电压为:us=Ui+N1*Uo/N2 反激电路的工作模式: 电流连续模式:当S开通时,N2绕组中的电流尚未下降到零. 输出电压关系:Uo/Ui=N2*ton/N1*toff 电流断续模式:S开通前,N2绕组中的电流已经下降到零. 输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态. 反激电路的理想化波形
3.半桥电路
半桥电路原理图
工作过程: S1与S2交替导通,使变压器一次侧形成幅值为Ui/2的交流电压.改变开关的占空比,就可以改变二次侧整流电压ud的平均值,也就改变了输出电压Uo. S1导通时,二极管VD1处于通态,S2导通时,二极管VD2处于通态, 当两个开关都关断时,变压器绕组N1中的电流为零,VD1和VD2都处于通态,各分担一半的电流.
S1或S2导通时电感L的电流逐渐上升,两个开关都关断时,电感L的电流逐渐下降.S1和S2断态时承受的峰值电压均为Ui. 由于电容的隔直作用,半桥电路对由于两个开关导通时间不对称而造成的变压器一次侧电压的直流分量有自动平衡作用,因此不容易发生变压器的偏磁和直流磁饱和
半桥电路的理想化波形:
全桥电路
全桥电路原理图
工作过程: 全桥逆变电路中,互为对角的两个开关同时导通,同一侧半桥上下两开关交替导通,使变压器一次侧形成幅值为Ui的交流电压,改变占空比就可以改变输出电压.
全桥电路的理想化波形
推挽电路:
工作过程: 推挽电路中两个开关S1和S2交替导通,在绕组N1和N’1两端分别形成相位相反的交流电压,改变占空比就可以改变输出电压. S1导通时,二极管VD1处于通态,电感L的电流逐渐上升. S2导通时,二极管VD2处于通态,电感L的电流也逐渐上升. 当两个开关都关断时,VD1和VD2都处于通态,各分担一半的电流.S1和S2断态时承受的峰值电压均为2倍Ui. S1和S2同时导通,相当于变压器一次侧绕组短路,因此应避免两个开关同时导通.
