开关电源的建模和环路补偿设计方案

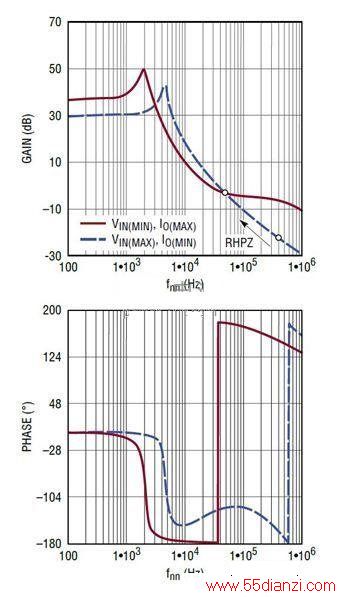

图 11：升压型转换器功率级小信号占空比至 VO 转移函数随 VIN 和负载而改变

用电压模式控制闭合反馈环路

输出电压可以由闭合的反馈环路系统调节。例如，在图 12 中，当输出电压 VOUT 上升时，反馈电压 VFB 上升，负反馈误差放大器的输出下降，因此占空比 d 下降。结果，VOUT 被拉低，以使 VFB = VREF。误差运算放大器的补偿网络可以是 I 型、II 型或 III 型反馈放大器网络。只有一个控制环路调节 VOUT。这种控制方法称为电压模式控制。凌力尔特公司的 LTC3861 和 LTC3882 就是典型的电压模式降压型控制器。

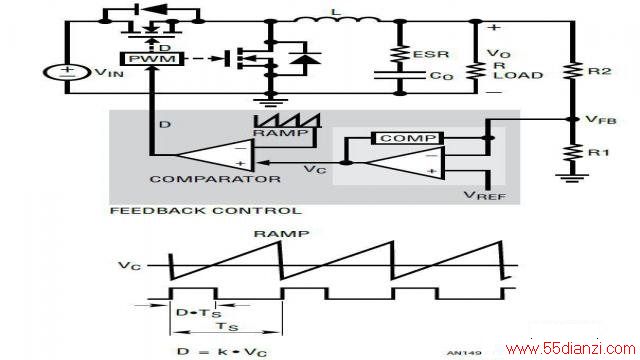

图 12：具闭合电压反馈环路的电压模式降压型转换器方框图

为了优化电压模式 PWM 转换器，如图 13 所示，通常需要一种复杂的 III 型补偿网络，以凭借充足的相位裕度设计一个快速环路。如等式 7 和图 14 所示，这种补偿网络在频率域有 3 个极点和两个零点：低频积分极点 (1/s) 提供高的 DC 增益，以最大限度减小 DC 调节误差，两个零点放置在系统谐振频率 f0 附近，以补偿由功率级的 L 和 C 引起的 –180° 相位延迟，在 fESR 处放置第一个高频极点，以消除 COUT ESR 零点，第二个高频极点放置在想要的带宽 fC 以外，以衰减反馈环路中的开关噪声。III 型补偿相当复杂，因为这种补偿需要 6 个 R/C 值。找到这些值的最佳组合是个非常耗时的任务。

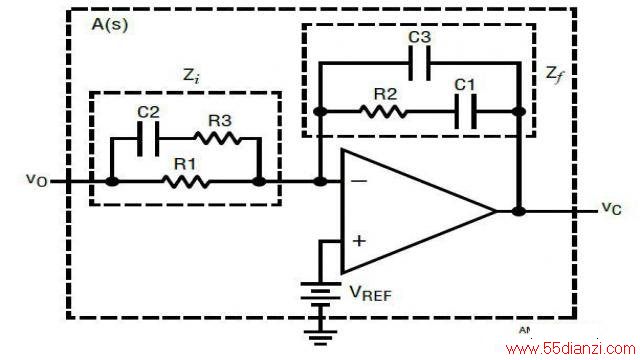

图 13：用于电压模式转换器的 III 型反馈补偿网络

其中

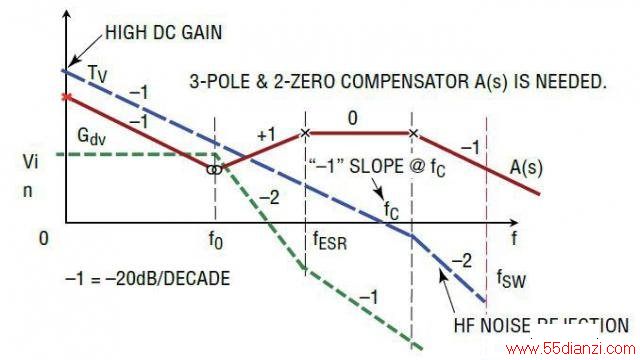

图 14：III 型补偿 A(s) 提供 3 个极点和两个零点，以实现最佳的总体环路增益 TV(s)

为了简化和自动化开关模式电源设计，凌力尔特开发了 LTpowerCAD 设计工具。这工具使环路补偿设计任务变得简单多了。LTpowerCAD 是一款可在 www.linear.com.cn/LTpowerCAD 免费下载的设计工具。该软件帮助用户选择电源解决方案、设计功率级组件以及优化电源效率和环路补偿。如图 15 例子所示，就给定的凌力尔特电压模式控制器而言 (例如 LTC3861)，其环路参数可用该设计工具建模。对于一个给定的功率级，用户可以确定极点和零点位置 (频率)，然后按照该软件的指导，带入真实的 R/C 值，实时检查总体环路增益和负载瞬态性能。之后，设计方案还可以输出到一个 LTspICe® 仿真电路上，进行实时仿真。
