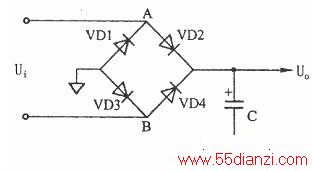

液晶显显示器开关电源整流、滤波电路的作用是将交流电转换成300V左右的直流电压。液晶显示器电源电路中通常采用桥式整流和电容滤波方式,典型电路如下图所示。 电路中,VD1~VD4是全桥堆中的四只整流二极管,C是滤波电容,其容量较大,耐压值大于400V。Ui是输入的交流电压,Uo是整流输出后的直流电压,一般为300V左右。
