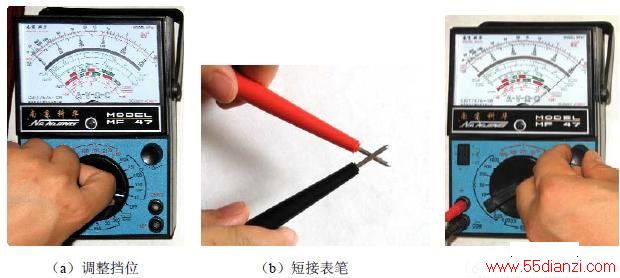

3.清洁完成后,开始准备测量。首先将指针万用表的功能旋钮旋至欧姆挡的R×1 挡,然后进行调零校正,如下图所示。

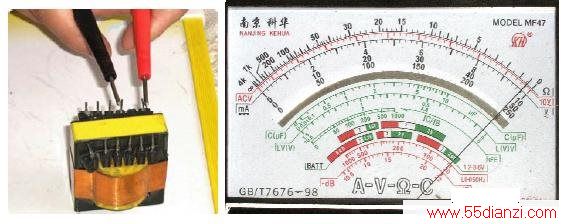

4.将万用表的红、黑表笔分别搭在电源变压器中的初级绕组中的第一组引脚上(测量的电源变压器初级绕组有11 个引脚,其内部包含5 个初级绕组)。此时,测得当前变压器的阻值为0.5Ω,如下图所示。
5.用同样的方法测量初级绕组的其他两组初级绕组,如下图所示,测量值分别为1Ω和1.5Ω。由于初级绕组中的3 个绕组的电阻值为一定值,因此可以判断此变压器的初级绕组正常。
提示:
如果测量的值为0 或无穷大,则说明此绕组短路或断路。
6.用同样的方法测量次级绕组中的3 组绕组,如下图所示,测量的值分别为0.5Ω、1Ω和0.8Ω。由于次级绕组中的3 个绕组的电阻值为一定值,因此可以判断此变压器的次级绕组正常。
7.测量完初级和次级绕组后,接下来将万用表调到欧姆挡的R×10k 挡,并进行调零校正。
8.用万用表分别测量初级绕组和次级绕组与铁心间的绝缘电阻,测量的阻值均为无穷大。
9.由于初级绕组和次级绕组与铁心间的绝缘电阻均为无穷大,说明变压器的绝缘性正常。
