教你如何使用液晶显示器烧录器

　　液晶显示器采用的MCU一般都支持ISP（在线编程）模式，通过专用软件和简单的接口电路就可以实现写操作了。烧录器其实就是一个ISP接口电路，只要有软件支持，硬件成本并不高。

　　需要提醒大家的是，新茂SM5964等芯片本身并没有ISP功能，如果想使用其ISP功能，必须用专用编程器将ISP程序烧录进去才行。乐华的驱动板上的SM5964，实际上厂家已经烧录好了ISP程序，用空白SM5964不能代换，代换后也不能采用升级头方式更新程序。联想等液晶显示器大量采用的M6759也不支持ISP功能，需要专用编程器进行编程。

　　烧录器的硬件安装和使用注意事项

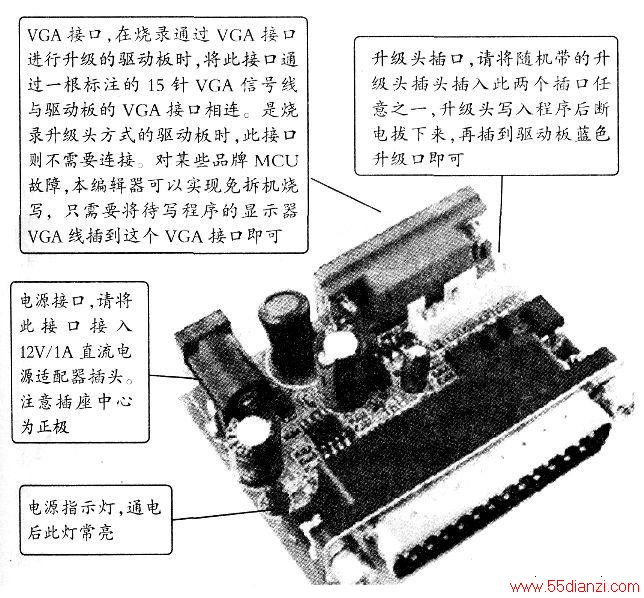

　　具体连接方式见下图。

　　烧录乐华系列驱动板

　　乐华的MA7B（2023L）、RM3501（2013B-T）、PT551（电视四合一）等板子都支持升级头方式进行程序更新，市场上还有许多其他品牌尤其是抄板也采用这种方式进行程序更新。这样通过烧录不同程序就可以使驱动板适应多种型号的液晶屏。这种方法在业界被公认为是最简单的方法，在维修界也普遍得到应用和推广。新版本烧录器提供的对应程序已经不再采用旧版本的DOS烧录程序，而是采用的标准窗口式程序，支持中文和多层目录下面介绍乐华驱动板的烧录。

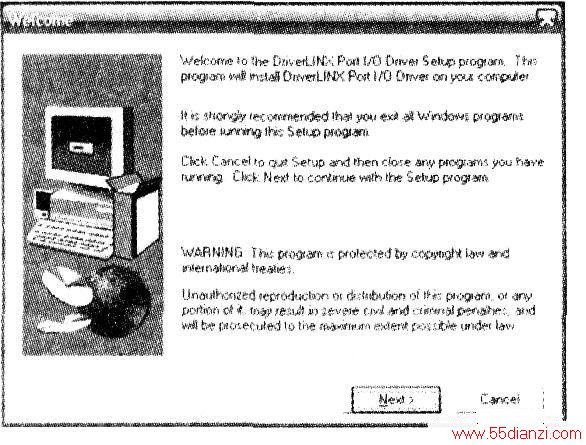

　　1.打开乐华升级头烧录软件，找到“PORT95NT”双击后运行，如下图所示。一路点击“NEXT”和“YES”进行安装，安装完毕后系统可能要求重新启动。重启后就可以使用烧录程序了。

　　2、将烧录器通过25针电缆与电脑打印接口（并口）进行连接，接通烧录器电源，将随机带的升级头插入烧录器升级头插口。

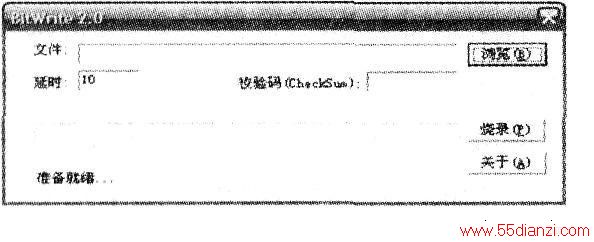

　　3、双击图标　　运行烧录程序。为了减少每次要反复打开此文件夹的麻烦，可以在此图标上点击右键，选择“发送到一桌面快捷方式”，这样就在系统桌面创建了一个桌面快捷方式，以后需要运行时双击此快捷方式就可以了。软件运行后界面如下图所示。　　

      点击“浏览”选择要写入的程序，程序选择好以后点击“烧录”就可以了。如果弹出“没有检测到可用的升级头”或者“读取文件时发生错误，请检查文件是否存在”对话框，此时需检查升级头是否正确插入（不要插反），烧录器各电缆连接是否正常。

　　烧录完毕，软件提示成功信息，此时可以断电，把升级头拔下来，插到待更新程序驱动板的蓝色升级接口。在驱动板上插好按键板。接通电源后就会看到指示灯双色快速闪烁。等候几秒钟，待指示灯变成单色，闪烁速度也明显变慢，则表示程序更新成功。先切断驱动板电源，然后拔下升级头，驱动板就可以正常工作了。

　　另外，由于提供的程序命名并不严谨，因此对于单双接口最好对照屏核对一下。有的用汉语拼音的单（dan）、双（shuang）的先字母D、S来区分，有的利用英文SINGLE（单独的）、DOUBLE（双重的）的前一位或两位字母来区分单双口，如果用两位字母，则SI表示单口、DO表示双口；如果用一位字母S表示单口、D表示双口，恰好和汉语拼音表示的相反！下面仅通过几个例子来介绍程序命名的含义。

　　例1：20231_AA121SJ11_S16L_5KEY_051228_en.bin2023L表示此程序用于2023芯片的LVDS接口驱动板；AA121SJ11表示适应屏型号为AA121SJ11；S16L表示单6位屏；5KEY表示5个按键；051228是程序创建日期或者说版本；en表示初始界面为英文。

　　例2：2013B_PNL_HSD150SX84_RSDS_DOUBLE6P_XGA_3V_NA_GL5_060405_Checksum（36D5）_en.bin2013B表示采用RTD2013芯片的驱动板，一般专指TTL接口的板子；PNL表示；HSD150SX84表示对应屏型号；DOUBLE6P表示双6位接口；XGA是指最佳分辨率；3v是指屏供电电压为3.3V，要将驱动板的电压跳线帽插到3.3V位置；NA表示这个程序没有音频控制功能。如果仅有“A”或者“Audio”就表示有音频；后面的含义就不重要了。

　　其他程序可以参考这种解释来确定。如果液晶屏不能正常点亮再换其他程序。

　　如果程序烧录失败，除了检查烧录器连接外，还要检查自己的电脑并口是否开启。

　　烧录乐华2621、5621驱动板

　　乐华的2621（B.GM251B）单vGA驱动板和5621（BGM562C）的DVI、VGA双接口驱动板，包括鼎科及其他公司采用GENESIS芯片的驱动板都是采用Gprobc软件来更新程序的。

　　打开“编程器安装程序”文件夹，找到“GENESIS芯片烧录软件”文件夹，双击里面的图标

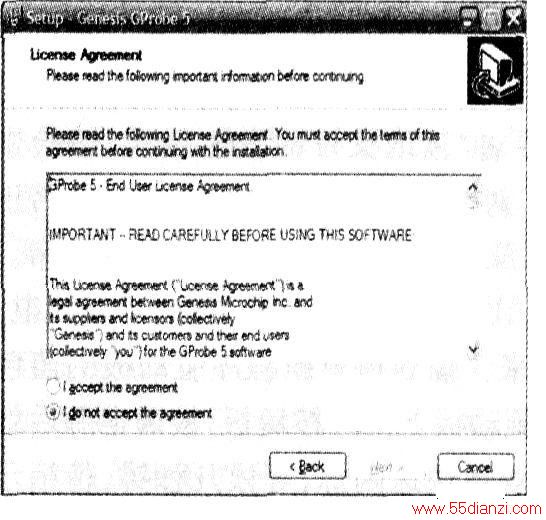

　　进行软件安装。这里讲的是最新版本的程序，操作更简单，使用更方便。同样是一路点击“NEXT”进行安装，出现如下图所示提示时选择第一个选项就可以安装了，安装过程中选择“Gerate a Desktop　ICon“选项就可以在桌面创建一个快捷方式图标。点击”Finsih“完成安装。

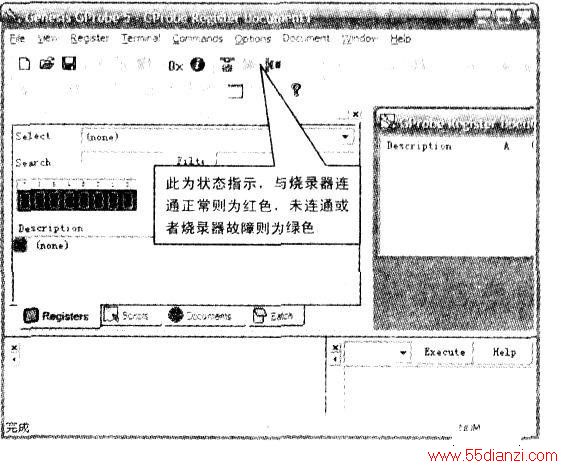

　　软件设置：软件安装完毕，双击桌面的快捷方式图标　　动软件。出现如下图所示界面。

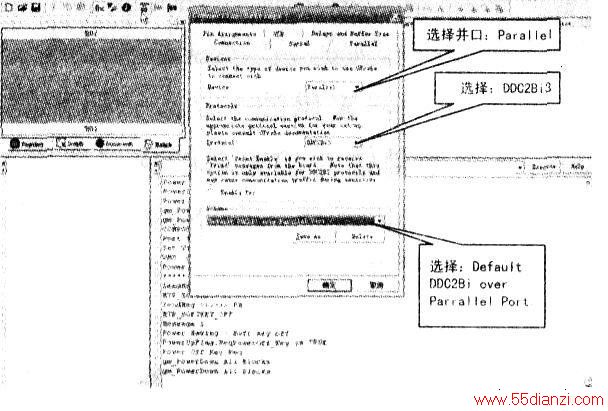

　　按键盘上方的“F10”键进入软件设置界面。在Connection中设置如下图所示。

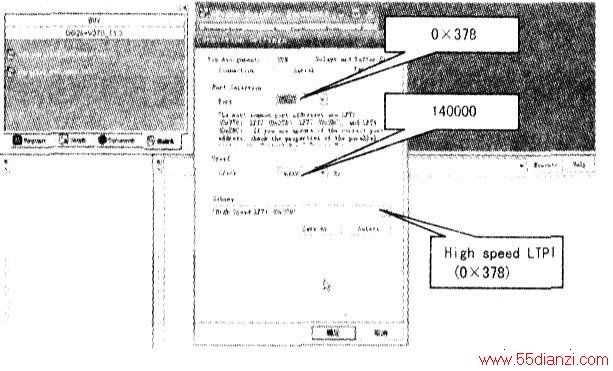

　　在Parallel中设置如下图所示（注意并口的设置，必须与设备管理器中的一致）。

　　设置完毕。最后单击下方的“确定”完成软件设置，就可以正常使用了。

　　如果烧录器未连通的情况下启动本软件，会弹出下图对话框，可以不用管他直接点击“确定”就可以进入软件界面了。如下图所示。

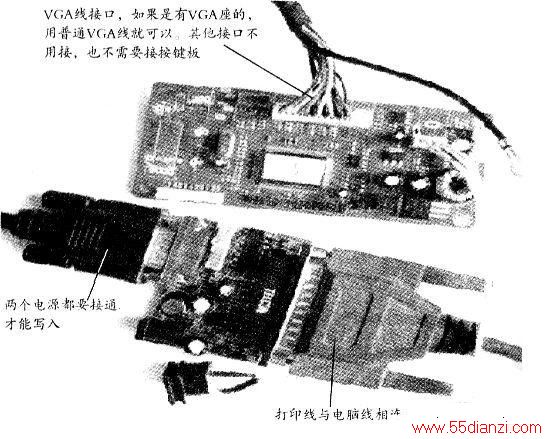

　　硬件连接：通过VGA线与驱动板进行连接，如果驱动板是新板，要通过专用的VGA内置排线（市场有售）与驱动板的VGA插座相连。同时给驱动板和烧录器接通电源，即可进行程序更新。连接如下图所示。

　　烧录程序：启动Gprobe5软件后，单击“Batch”，选择升级文件的存放路径。在Batch页面，如下图所示，右键选择“Add Short Bar”，在目录中选择升级文件。单击升级文件“2621.bat”，软件自动把程序写入驱动板。
