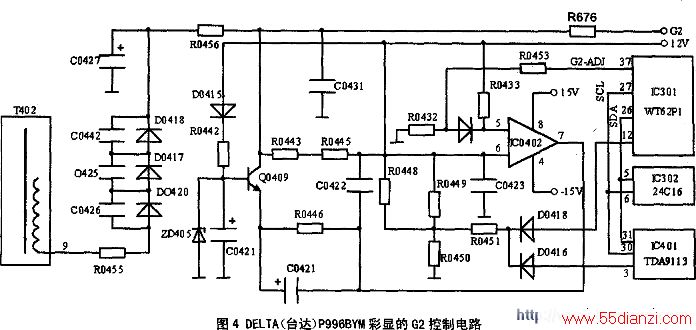

行输出级工作以后，行输出变压器T402的⑨脚输出的脉冲电压经。R0455限流后再经D0420、D0417、D0418整流、C0427滤波后，形成大约几百伏G2的初始电压。该电压在CPU的控制下，最终形成的G2电压供给cRT的加速极。从图中可以看出，G2Q0409又受到CPU和IC0402的控制。当进入菜单调节G2选项使G2升高时，CPU的37脚输出的G2-ADJ控制电雎降低，该电压经R0453送入运算放大器IC0402（LM358）的同相输入端⑤脚，该电压经与⑥脚（反相输入端）比较后，使输出端⑦脚电压升高。 ⑦脚升高了的电压再送到Q0409的发射极，由于Q0409一直处于导通状态，所以其集电极电压升高，该电压与R0456右端电压叠加，使G2电压升高。当需要降低G2电压时，其控制过程相反。总之，存储器（EEPROM）内的G2-ADJ数据决定着G2电压的高低，重新调整G2后，新的数据被自动保存。
该机还有一个特点，即G2电压还受到视频静噪（SCANL MUTE）和行频失锁（H UNLOCK）信号的控制。在开机和切换显示模式的瞬间，由于主机可能没有及时发出同步信号，或者本机的行振荡频率未能及时地被行同步信号锁定，此时为避免出现行不同步的画面，应该使显示器“黑屏”.这个任务也是由G2的控制电路来完成的。当时出现上述情况时，本机的行、场扫描集成电路IC401（TDA9113）的③脚（H UNLOCK输出端）变为高电平，CPU/IC301（WT62P1）的12脚静噪控制信号输出端（SCANL MUTE）也变为高电平，这两个高电平分别经D0418和D0416隔离后，再经R0451、R0450、R0449降压分压加到IC0402的⑥脚反相输入端，使⑥脚电压升高并超过⑤脚电压，于是IC0402的输出端⑦脚变为0V,使得Q0409的集电极电压大幅度下降，因此G2电压也大幅降低，实现了“黑屏”.
