场振荡器形成的场频锯齿波电压分以下几路输出：一路送到几何失真统调电路，经放大电路放大后，再分别经TDA9113的32脚（动态聚焦）、24脚（左右枕校）输出，为动态聚焦电路、左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号；另一路经放大电路放大后由23脚输出场锯齿波激励信号。
2.场输出电路场
输出电路由IC501 （TDA8172）及外围元件构成OCL场输出电路，为场线圈中提供垂直偏转电流。

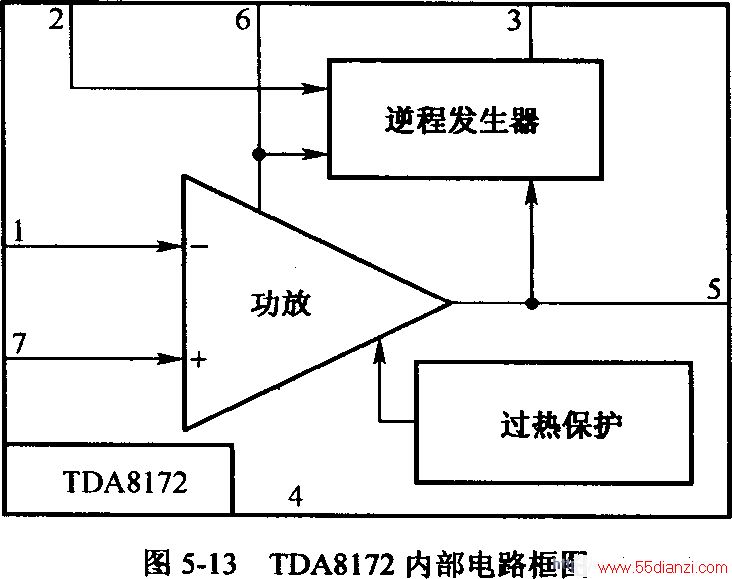

TDA8172场输出电路内部设有场逆程发生器和过热保护电路。TDA8172的最大极限输出偏转电流为2A（峰峰值，持续时间大于10μs）；最大输出偏转电流为3A（峰峰值）。TDA8172内部电路如图5-13所示，引脚功能如表5-4所示。
电源电路输出的15V的电压，经D504、D503为场输出电路TDA8172的2脚供电，电源电路输出的-15V电压，经R511为TDA8172的4脚供电。D501、C509同片内电路共同完成逆程期间的自举升压功能，在场正程期间，15V电压直接由D501加到TDA8172的6脚，并对C509充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C509的负端，这样该逆程脉冲电压同C509上的原有电压相叠加，使C509正端的电压大约为电源电压的2倍，并加至TDA8172的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
由TDA9113第23脚送来的场锯齿波经R505加至TDA8172的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R512是阻尼电阻，防止V-DY寄生振荡。R508把场扫描电流转换成电压，并经R504加到1脚，形成负反馈，主要起改善场线性的作用。
3.场幅调整电路
场幅调整是通过改变TDA9113的23脚输出锯齿波信号幅度进行的，当进行场幅调整时，微处理器通过IIC总线改变TDA9113的23脚输出的场频锯齿波的幅度的大小，经TDA8172放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。不同场频时场激励信号的幅度稳定性的保持，在电路中是依靠场振荡中的AGC电路来实现的。：
TDA9113的20脚是场幅控制外接电容器端，20脚外接场振荡AGC外接电容器C422，当场AGC电容C422损坏时，有可能发生场幅随场频改变发生变化的故障。在场AOC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.场中心调整和摩尔条纹消除电路
通过调整TDA9113的23脚场频锯齿波的直流分量，可达到调整场中心的目的。另外，TDA9113的23脚场激励信号的相位，通过被半场频脉冲调制，动态控制场中心，还可消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过I2C总线进行控制的。
