三星PG17/PG19彩色显示器微处理器电路分析

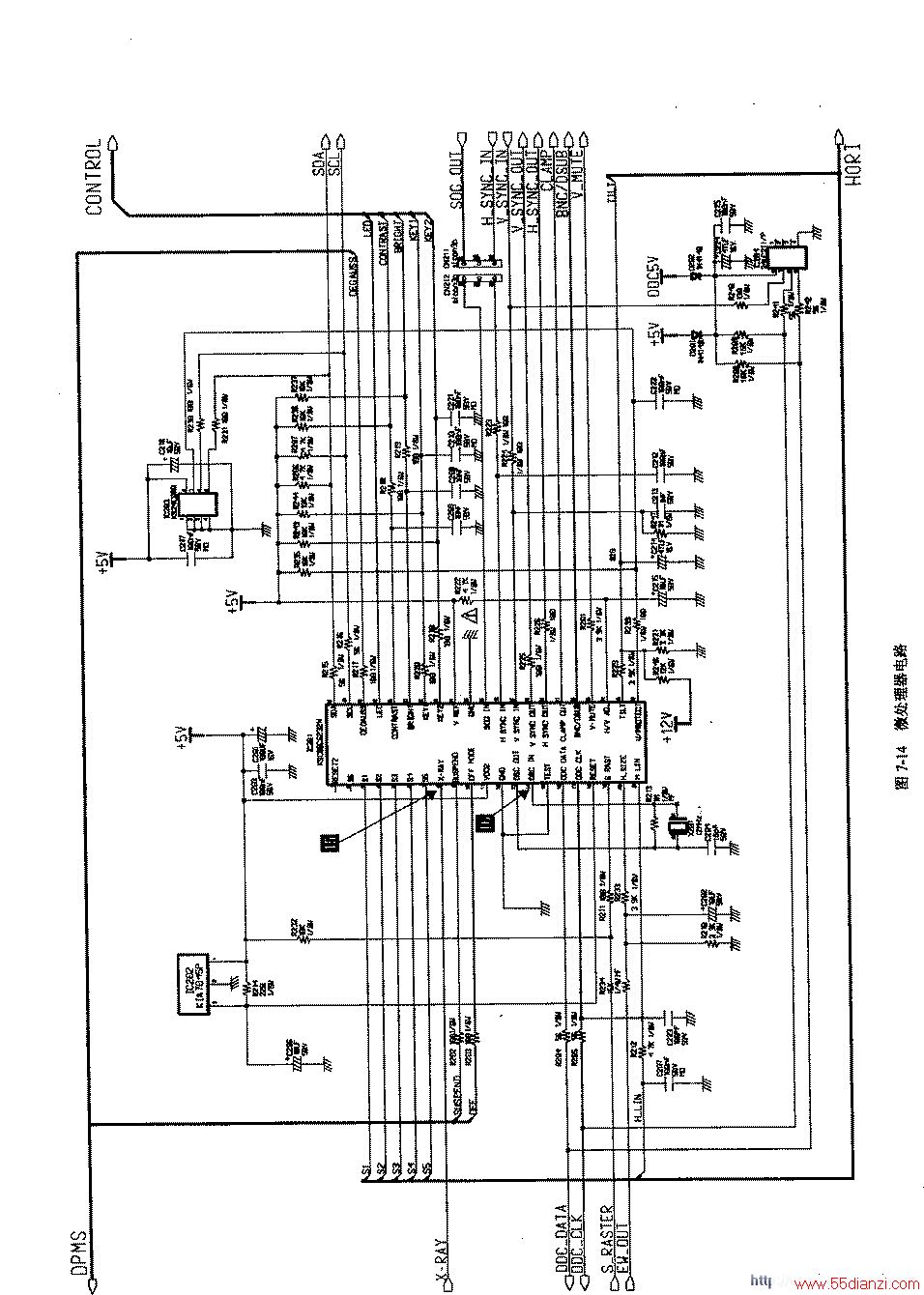

　　微处理器电路以微处理器IC201 （KSC88C6232N）和存储器IC203 （KS24C08）、DDC存储器IC204 （24LC211）为核心构成。有关电路如图7-14所示。

　　微处理器KSC88C6232N引脚功能如表7-9所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 l   空 22 W/PROTECT 写保护 2   空 23 TILT 倾斜校正输出 3 S1 S校正电容控制输出1 24 H／VADJ 高压调整 4 S2 S校正电容控制输出2 25 V-MUTE 视频静噪控制输出 5 S3 S校正电容控制输出3 26 BNC/DSUB BNC接口和D-SUB接口控制输出 6 S4 S校正电容控制输出4 27 CLAMP 钳位脉冲输出 7 S5 S校正电容控制输出5 28 HSYNCO 行同步信号输出 8 X-RAY X射线保护输入 29 VSYNCO 场同步信号输出 9 SUSPEND 挂起控制输出 30 VSYNCI 场同步信号输入 IO OFF 关闭控制输出 3l HSYNCI 行同步信号输入 11 5V 电源 32 SOG-IN 绿同步信号输入 12 GND 地线 33 GND 地线 13 OSCOUT 晶振输出 34 VREF 基准电压 14 OSCIN 晶振输入 35 KEY2 键扫描输入2 15 TEST 测试（接地） 36 KEY1 键扫描输入1 16 DDCDATA DDCIIC总线串行数据 37 BRIGHT 亮度控制输出 17 DDCCLK DDCIIC总线串行时钟 38 CONTRAST 对比度控制输出 18 RESET 复位 39 LED 指示灯控制 19 SRAST 自检输入 40 DEGAUSS 消磁控制 20 H-SIZE 行幅控制输出 41 SCL IIC总线串行时钟 21 HLIN 行线性控制输出 42 SDA IIC总线串行数据

　　一、微处理器的工作条件
　　
　　微处理器IC201 （KSC88C6232N）要正常工作，必须具备以下三个条件：一是5V供电电压，二是复位信号，三是振荡信号。

　　1.供电电路
　　
　　一次电源电路产生的5V电压，经C201滤波后，直接加到微处理器IC201供电端11脚。为微处理器提供工作所需的电压。

    　2.时钟振荡电路
　　
　　微处理器的一切工作都是在时钟脉冲作用下完成的，如存／取数据、模拟量存储等操作。只有时钟脉冲的作用，才使得微处理器的工作井然有序。否则，微处理器不能正常工作。

　　微处理器IC201时钟振荡器端子13、14脚内部电路与晶体X201以及电容C204、R213产生12MHz时钟脉冲信号，12MHz时钟信号再经分频器分频后获得时钟信号，作为微处理器电路正常工作的时钟信号。

　　3.复位电路
　　
　　复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。复位电路以IC202（KIA7045P）为核心构成，开机瞬间，由IC202的3脚输出复位信号，为微处理器IC201复位端子18脚提供一个低电平的复位信号，使IC201完成复位工作。

　　二、同步信号处理电路
　　
　　主机显卡送来的行场同步信号经反相器缓冲后，送到IC201的31、30脚，IC201根据输入行场同步脉冲，识别出当前的显示模式，并从IC201的28、29脚输出转换极性后的行场同步信号，送到行场扫描芯片IC401 （SAM9222G）的1、2脚，同时，IC201通过总线、模拟量和开关量控制电路，对整机进行控制。

　　三、IIC总线控制电路
　　
　　IC201的IIC总线有4个引脚：16脚（DDC DATA）、17脚（DDC CLK）专门用来与电脑主机显卡进行数据交换，以实现即插即用功能；42脚（ SDA）、41脚（SCL）用来控制行场扫描芯片SAM9222G、视频处理电路KA2506、OSD处理芯片KA2501和存储器IC203、IC204。

　　四、脱机检测电路
　　
　　脱机状态是由IC201的19脚进行检测的，当彩色显示器脱机时，IC201的19脚由于未与主机相连而处于悬空状态（电压为5V），经IC201检测后，通过节能电路，控制彩色显示器处于正常工作状态。

　　彩色显示器与主机联机时，IC201的19脚通过计算机主机接地，若此时不开主机，则彩色显示器处于节能状态，若此时打开主机，则彩色显示器正常工作。

　　五、存储器电路
　　
　　IC204 （24LC211）是DDC存储器，用于存储显示模式等数据，以便在开机瞬间利用DDCIIC总线与计算机主机显示卡进行数据交换，以实现即插即用功能。IC203 （KS24C08）是电可擦写存储器，用于存储亮度、对比度等模拟量调节数据。数据的读写由微处理器IC201利用IIC总线进行控制。
