三星DP15L彩色显示器微处理器电路分析

三星DP15L彩色显示器微处理器电路分析

点击数:7426 次   录入时间:03-04 11:50:53   整理:http://www.55dianzi.com   彩显-监视器单元电路

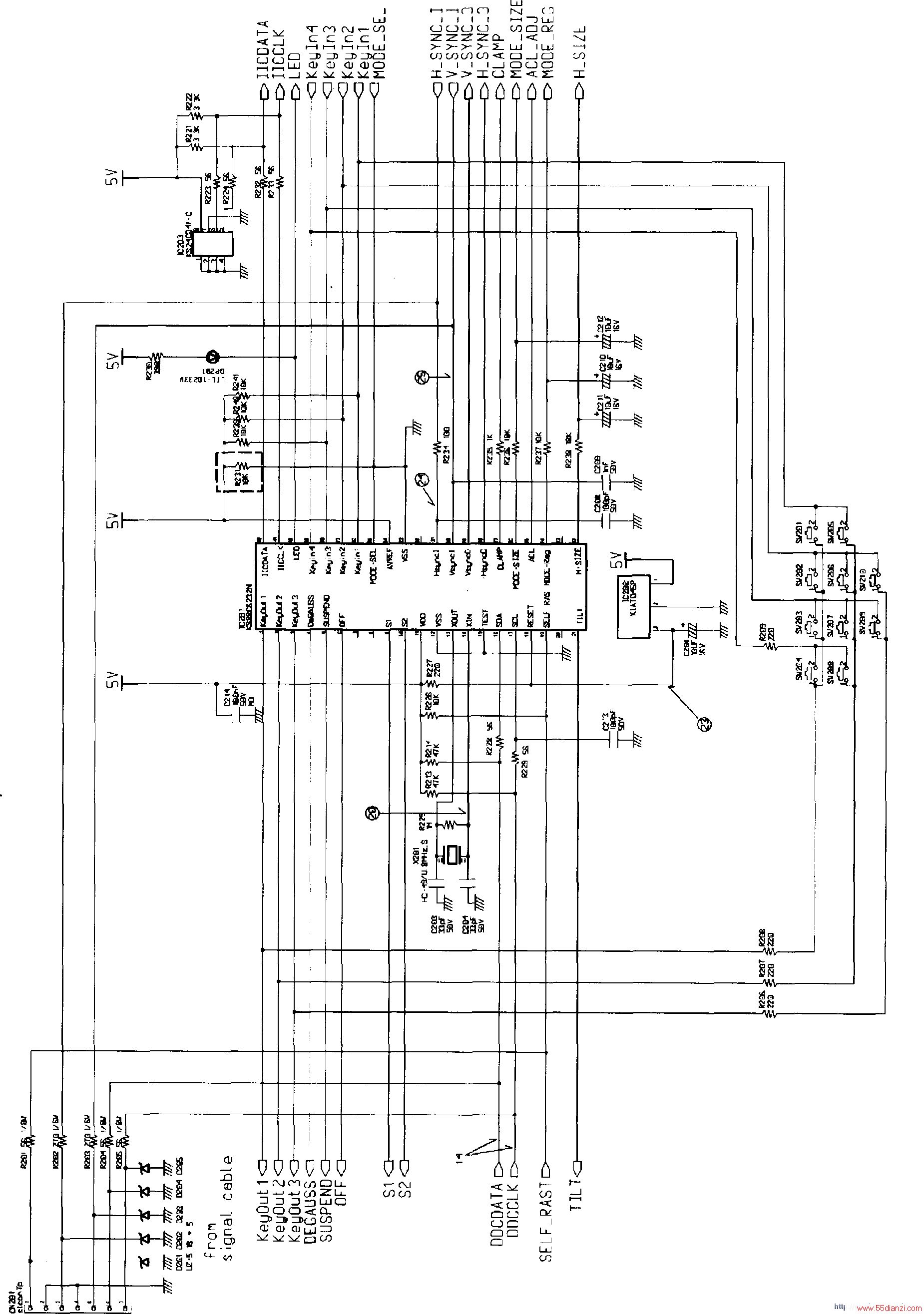

  微处理器电路以微处理器IC201 (KS88C6232N)和存储器IC202 (KS24C041)为核心构成,有关电路如下图所示。

    微处理器KS88C6232N引脚功能如下表所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 l KEYOUT1 按键输出端1 22 H-SIZE 行幅控制输出 2 KEYOUT2 按键输出端2 23   空脚 3 KEYOUT3 按键输出端3 24 MODE-REG 模式参考电压 4 DEGAUSS 消磁控制端 25 ACL 自动对比度控制 5 SUSPEND 挂起/待机模式控制端(H:工作;L:挂起) 26 MODE-SIZE 模式行幅 6 OFF 关闭模式控制端(H:工作;L:停机) 27 CLAMP 视频钳位脉冲信号输出端 7 NC 空 28 H-SYNCOUT 行同步信号输出端 8 NC 空 29 V-SYNCOUT 场同步信号输出端 9 S1 S校正电容控制输出 30 V-SYNCIN 场同步信号输入端 10 S2 S校正电容控制输出 31 H-SYNCIN 行同步信号输入端 1l VDD 5v电压供电端 32 NC 空 12 VSS 接地端 33 vss 接地端 13 XOUT 时钟振荡器输出端 34 AVREF 基准电压端 14 XIN 时钟振荡器输入端 35 MODEL-SEL 模式检测端 15 TEST 检测端 36 KEYINl 操作键控制信号输入端1 16 SDA IIC总线数据信号输入,输出端(接显示卡) 37 KEYIN2 操作键控制信号输入端2 17 SCL IIC总线时钟信号输出端(接显示卡) 38 KEYIN3 操作键控制信号输入端3 18 RESET 复位信号输入端(L:复位:H:工作) 39 KEYIN4 操作键控制信号输入端4 19 SELF-RAST 自检输入 40 LED 电源指示灯控制端 20   空 41 IICCLK IIC总线时钟信号输出端 21 TILT 光栅倾斜校正控制信号输出端 42 IICDATA IIC总线数据信号输入/输出端

  一、微处理器的工作条件

  微处理器IC201 (KS88C6232N)要正常工作,必须具备以下三个条件:一是5V供电电压,二是复位信号,三是振荡信号。

  1.供电电路

  一次电源电路产生的5V电压,经C201滤波后,直接加到微处理器IC201供电端11脚,为微处理器提供工作所需的电压。

  2.时钟振荡电路

  微处理器的一切工作都是在时钟脉冲作用下完成的,如存,取数据,模拟量存储等操作。只有在时钟脉冲的作用下,才使得微处理器的工作井然有序。否则,微处理器不能正常工作。微处理器IC201时钟振荡器端子13、14脚内部电路与晶体X201以及电容C203、C204产生8MHz时钟脉冲信号。8MHz时钟信号再经分频器分频后获得时钟信号,作为微处理器电路正常工作的时钟信号。

  3.复位电路

  复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。复位电路由IC202( KIA7045P)为核心构成,开机瞬间,由IC202的3脚输出复位信号,为微处理器IC201复位端子18脚提供一个低电平的复位信号,使IC201完成复位工作。

  二、同步信号处理电路

  主机显卡送来的行场同步信号送到IC201的31、30脚,IC201根据输入行场同步脉冲,识别出当前的显示模式,并从IC201的28、29脚输出转换极性后的行场同步信号,送到行场扫描芯片IC401( STV7779)的1、2脚,同时,IC201通过总线、模拟量和开关量控制电路,对整机进行控制。

  三、IIC总线控制电路

  IC201的IIC总线有4个引脚:16脚(SDA)、17脚(SCL)专门用来与电脑主机显卡进行数据交换,以实现即插即用功能;42脚(IICDATA)、41脚(IICCLK)用来控制行场扫描芯片STV7779、视频处理电路KA2504和存储器IC203。

  四、脱机检测电路

  脱机状态是由IC201的19脚进行检测的。当彩色显示器脱机时,IC201的19脚由于未与主机相连而处于悬空状态(电压为5V),经IC201检测后,通过节能电路,控制彩色显示器处于正常工作状态。

  彩色显示器与主机联机时,IC201的19脚通过电脑主机接地,若此时不开主机,则彩色显示器处于节能状态,若此时打开主机,则彩色显示器正常工作。

  五、倾斜校正控制倾斜校正电路

  校正光栅位置时,微处理器IC201的20脚输出的光栅倾斜校正控制信号TILT占空比发生变化,经R315、C307低通滤波获得的直流控制电压TILT发生变化。

  变化的TILT控制电压经R317加到IC302 (L272M)的8脚,经IC302两级放大后从IC302的3脚输出,加到倾斜校正线圈上,使倾斜校正线圈中的磁场方向发生变化,避免了画面因受地球磁场影响等原因出现倾斜的现象。
