三星DP15L彩色显示器视频处理电路分析

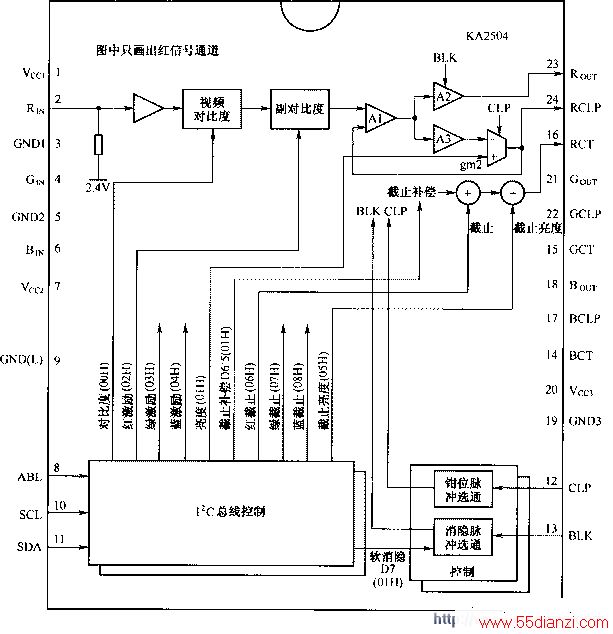

引脚号 引脚名 功能 引脚号 引脚名 功能 l VCC1 电源1 13 BLK 消隐脉冲输入 2 Rin 红视频信号输入 14 BCT 蓝截止控制 3 GND1 地线1 15 GCT 绿截止控制 4 Gin 绿视频信号输入 16 RCT 红截止控制 5 GND2 地线2 17 BCLP 蓝信号钳位电容器 6 BIN 蓝视频信号输入 18 Bout 蓝视频信号输出 7 VCC2 电源2 19 GND3 地线3（驱动电路地线） 8 ABL ABL（自动射束电流限制） 20 Vcc3 电源3(驱动电路电源) 9 GND(L) 地线（逻辑电路地线） 21 Gout 绿视频信号输出 10 SCL 串行时钟 22 GCLP 绿信号钳位电容器 11 SDA 串行数据 23 Rout 红视频信号输出 12 CLP 钳位脉冲输入 24 RCLP 红信号钳位电容器

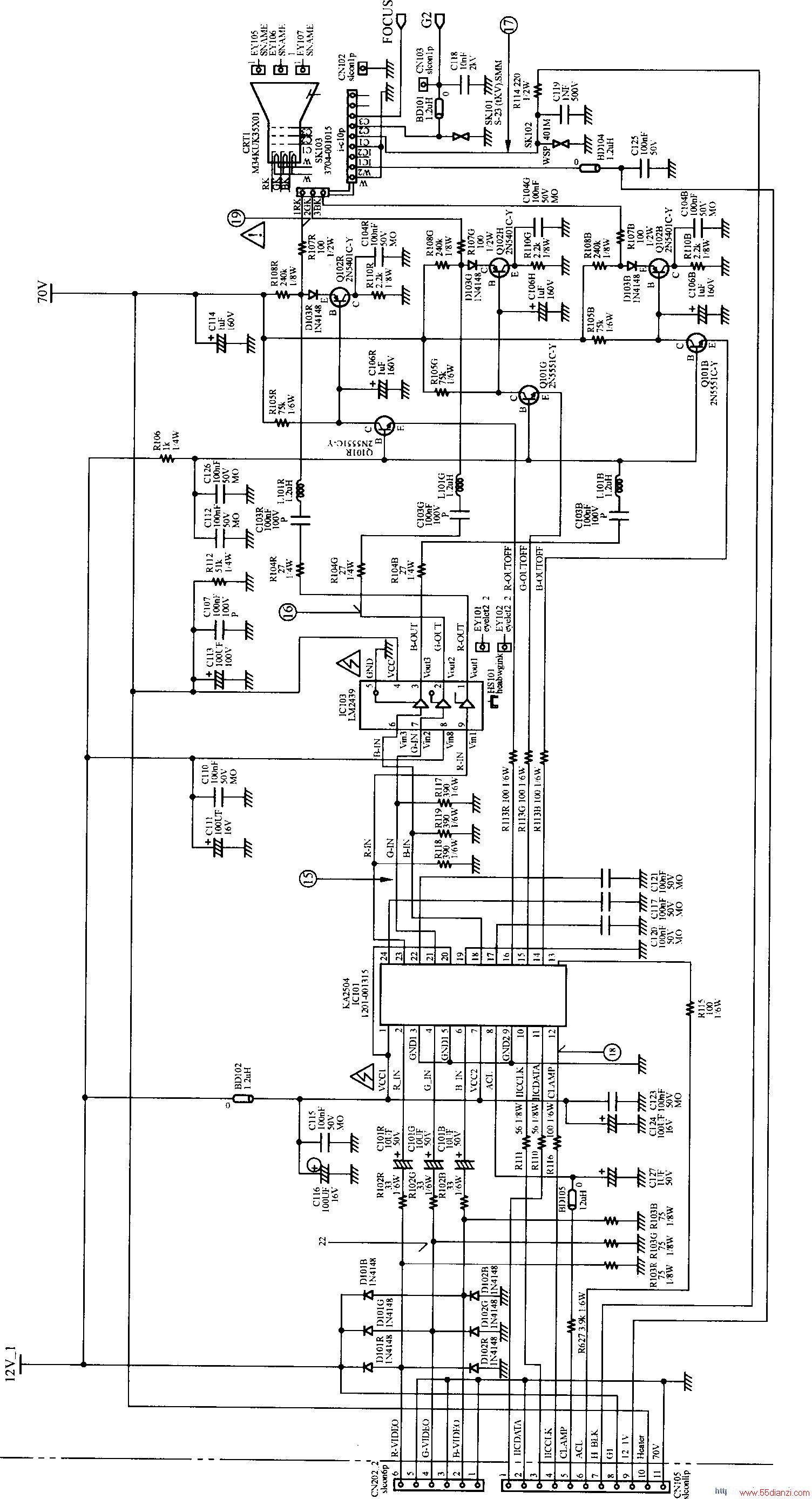

　　12V电压经C116滤波后，加到KA2504的供电端1、7、20脚，使KA2504处于工作状态。由连接器输入的R信号经R102R、C101R限流耦合，送到KA2504的2脚；G信号经R102G、C101G限流耦合后，送到KA2504的4脚；B信号经R102B、ClOIB限流耦合后，送到KA2504的6脚。

　　R、G、B信号经KA2504内的放大器放大后，由KA2504的23脚、21脚、18脚输出，送到视频信号输出电路。

　　微处理器IC201的27脚输出的钳位脉冲信号，经R116加到KA2504的12脚，作为钳位脉冲。在钳位脉冲的作用下，KA2504的24脚、22脚、17脚外接的钳位电容C117、C121、C120被充电，从而使视频钳位电路处于工作状态。此时，KA2504的23脚、21脚、18脚才能输出R、G、B信号。若KA2504的12脚没有钳位脉冲电压输入，KA2504的R/G/B放大器截止，显像管黑屏。

   　二、视频输出电路
　　
　　视频输出电路是以IC103 （LM2439）为核心构成的，LM2439引脚功能如下表所示。

　　IC101 （KB2504）的23、21、18脚输出的R、G、B信号分别加到LM2439的9、7、6脚，经LM2439放大后，分别由1、2、3脚输出R、G、B基色信号，经C103R、C103G、C103B耦合到显像管的RK、GK、BK三个阴极。

引脚号 引脚名 功能 引脚号 引脚名 功能 l RO/P R输出 6 BI/P B输入 2 GO/P G输出 7 Gl/P G输入 3 BO/P B输出 8 VBB 偏置电源 4 vcc 供电 9 RI/P R输入 5 GND 接地

　　L101R、L101G、L101B用以提高画面高频质量。SK101、SK102、SK103是放电器，其作用是防止显像管打火带来的危害。

   　三、白平衡调整电路
　
　　1.暗平衡调整电路
　　
　　为了使低亮度时屏幕不带彩色，需要进行暗平衡调整。暗平衡调整就是调整电子枪的静态工作电压，使三个电子束的截止点移到同一个位置上，称为截止调整。

　　暗平衡调整是通过控制显像管三个阴极直流电位来实现的。当进行暗平衡调整时，微处理器IC201通过I2C总线控制KA2504，从而改变KA2504的16、15、14脚输出的直流电压的高低，控制三组放大器（Q101R和Q102R、Q101G和Q102G、Q101B和Q102B）的导通程度，进而改变三个阴极的栅偏压，达到暗平衡调整的目的。由于三套电路的构成和调节方法相同，所以下面以调整RK极电位为例进行介绍。

　　当需要降低RK极电位时，微处理器IC201控制KA2504的16脚输出的电压下降，经Q101R共基极放大，使Q101R集电极电压下降，再经Q102R射随器缓冲放大，使QR02的e极电位下降，致使BK极直流电位下降，BK极发射电子的数量增大，显示红色部分画面的亮度增大。同样，在改变KA2504的15脚、14脚的控制电压时，便可改变GK、BK极直流电位的高低，从而达到调整暗平衡的目的。

　　2.亮平衡调整电路
　　
　　在暗平衡调整好之后，虽然三个电子枪能同时开启或截止，但是三个电子束的特性曲线斜率并不一样。另外，三种荧光粉发光效率也不同，所以还需要进行亮平衡调整。亮平衡调整是为了保证彩色显像管显示高亮度单色图像时，屏幕上不出现彩色。亮平衡调整是通过控制三基色信号的增益来实现的。当进行亮平衡调整时，微处理器IC201通过总线将数据送到视频信号处理电路KA2504，经内部处理后，分别控制KA2504的23脚、21脚和18脚输出的R、G、B信号增益，达到亮平衡调整的目的。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路
　　
　　当用户改变画面的对比度时，微处理器IC201通过IIC总线，控制KA2504的内部R/G/R放大器的增益改变，从而达到调整对比度的目的。
　　
　　2.ABL控制电路
　　
　　当画面亮度增大引起显像管束电流增大时，高压变压器T501的8脚ACL脚电位下降，使加到KA2504的8脚电压下降，控制KA2504输出的R、G、B三基色信号的幅度下降，进而使显像管阴极发射电子能力下降，致使显像管束电流下降，避免了束电流过大带来的危害。

　　五、亮度控制和消亮点电路
　　
　　1.亮度控制电路
　　
　　该机的亮度控制电路未采用常见栅极控制方式，而是采用阴极控制方式。

　　视放输出采用交流输出方式，视放输出的是经过钳位的视频信号，因此，光栅亮度取决于显像管阴极的直流电平（黑电平），亮度控制电路由微处理器IC201通过IIC总线控制视频信号处理电路KA2504来完成。当需要调节亮度时，KA2504的16、15、14脚输出的直流电压的同时变化，同时控制三组放大器（Q101R、Q102R和Q101G、Q102G和QlOIB、Q102B）的导通程度，使显像管阴极直流电压变化，光栅亮度变化。

　　2.消亮点电路

　　行输出变压器T501次级绕组上的负脉冲电压经D504、C506整流滤波得到-210V的负电压。

　　当显示器工作时，三极管Q501由于发射极电压始终高于基极电压，因此是始终导通的，这样，-210V电压通过R515、R513、Q501进行分压后加到显像管的栅极Gl上，为显像管栅极提供正常工作所需的负压。这一部分电路也具有关机亮点消除的功能，显示器关机后，Q501迅速截止，储存在C506上的-210V电压，不经Q501分压，直接加到显像管栅极G1上。由于这一负压很大，能够使电子束截止，消除了关机亮点。

　　六、行场消隐电路
　　
　　1.行消隐电路
　　
　　行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路KB2504上，完成行消隐。具体工作过程是：行输出变压器T501的4脚产生的行逆程脉冲经C501、R504加到Q510基极，经Q510反相后从其集电极输出，加到KB2504的13脚。可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。

　　2.场消隐电路

　　由场输出集成电路KA2142输出的场消隐脉冲电压经Q301放大后，从其集电极输出，由C306耦合到显像管栅极G1极，在场消隐期间，使加到显像管G1极的电压降低（更负）屏幕景亮度下降，达到了消除场回扫线的目的。
