12V电压经R457送到IC401（TDA9115）的12V供电端29脚，为其内部的电路供电。使TDA9115进入工作状态。TDA9115的4、6、8脚内的行振荡器与其外接的定时元件R404、C403形成振荡过程，在TDA9115的6脚上获得行锯齿波脉冲。
微处理器IC201的28脚输出的行同步信号经R402加到TDA9115的1脚，经极性选择电路选择信号极性，再经同步信号处理电路后送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经9脚外接的双时间滤波器R405、C462和C461平滑为误差控制电压，用于控制振荡器的频率。当PLL1环路锁定后，行振荡器的频率与相位达到完全同步，行振荡器停止搜索，并将行振荡器的振荡频率被强制设置在一个固定频率上。
同步后的行频信号送到PLL2环路，而由行输出变压器T701的1脚产生的行逆程脉冲AFC加到TDA9115的12脚，送到PLL2环路，与同步的行振荡脉冲进行相位比较后，产生误差信号经5脚外接的C404滤波获得直流控制电压，使得行同步信号与行逆程脉冲的相位准确，保证图像在显像管屏幕上正常的位置。最后，同步的行激励电压经缓冲放大后并由26脚输出，送到行激励电路。
2.行激励与行输出电路

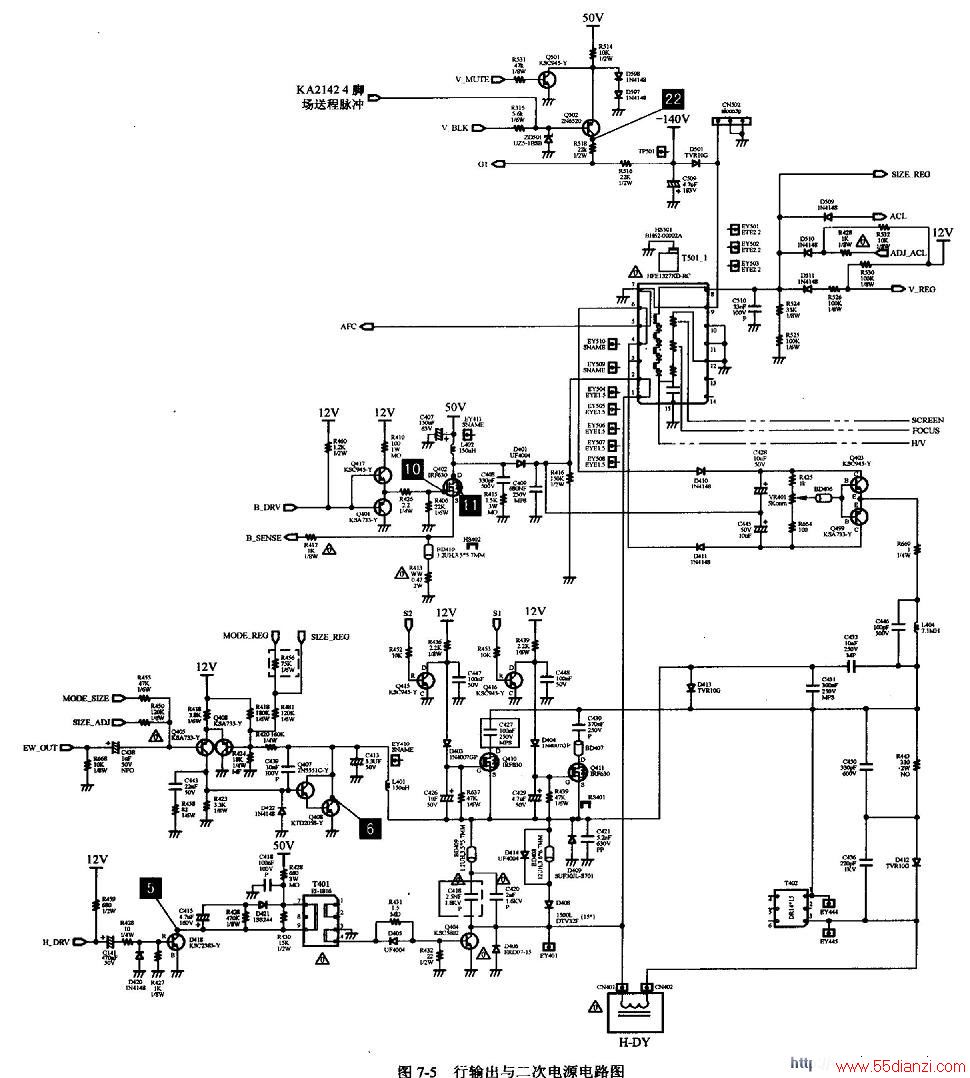

参见图7-5所示的行输出与二次电源电路图。
由行场扫描电路TDA9115的26脚输出的行激励脉冲经C414耦合，通过R426加到行激励管Q418的基极，控制Q418工作在开关状态。50V电压经R428限流，加到行激励管Q418的集电极，为行激励电路供电。Q418工作后，在其c极上产生矩形脉冲。C416、R429、D421、R430构成尖峰脉冲消除电路，以避免Q418截止期间因其c极尖峰电压过高而损坏。
Q418集电极输出的矩形脉冲信号经行激励变压器T401耦合，在其次级绕组上感应出激励脉冲。
经R431、R432分压限流，使行输出管Q404工作在开关状态。

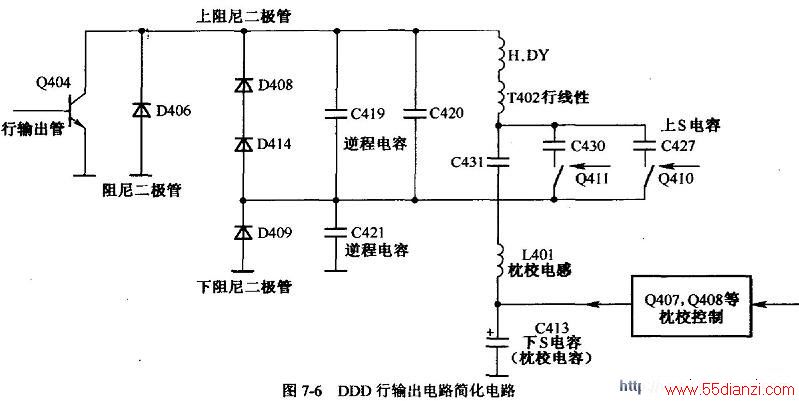

机采用DDD行输出电路，其简化电路如图7-6所示，从图中不难看出，D406为阻尼二极管，D408、D414为上阻尼二极管，D409为下阻尼二极管，C419、C420、C421为逆程电容，C431、C430、C427为上S校正电容，C413为下S校正电容（枕校电容），T402为行线性校正电感。
3.延伸性失真及自动S电容切换电路
参见行输出与二次电源电路图。
由于该机是多频扫描显示器，采用固定的S校正电容无法校正不同行频时产生的延伸性失真。为此，该机设置了自动S校正电容切换电路。C430、C427、C431三只S校正电容中，C431为不受控S校正电容，C430、C427为受控S校正电容，受控于微处理器IC201的1、2脚输出的S1、S2信号。
微处理器IC201根据不同的行频信号范围，控制S1、S2输出不同的高（H）、低（L）电平，通过控制Q411、Q410的导通与截止，从而控制S校正电容C430、C427是否接入电路。最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.行扫描电流非线性失真
参见行输出电路图与二次电源电路图。
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流Iy的增大，Iy就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象，这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感）。具体校正过程如下：
行线性校正变压器T402绕组与行偏转线圈H-DY串联后，电路中总的感抗相当于T402与H-DY之和。当行偏转电流Iy较小期间，T402绕组的感抗较大，对电流阻的电流较大，在T402绕组上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使Iy按线性增大。随着Iy增大，T402绕组的磁通饱和加强，使电感量下降，即T402绕组两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与T402绕组两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
5.对称性失真校正电路
参见行输出电路图与二次电源电路图。
该机对称性水平几何失真主要包括枕形失真和梯形失真。这类失真相对于光栅中心是对称的。枕形失真和梯形失真信号在TDA9115内部产生，并通过24脚输出，失真的校正量可通过I2C总线进行控制。
（1）枕形失真校正电路
左右枕校（EWOUT）信号（场抛物波）由TDA9115的24脚输出，经Q405倒相放大后，
由Q405 c极输出的电流在R423两端产生的压降，再经Q407缓冲、Q408倒相放大后，使C413两端电压按下凹场抛物波形状变化，通过电感L401，进而控制C431两端电压按上凸场抛物波形状变化，将行偏转线圈H-DY中的锯齿波电流被调制成“桶状”波形，达到了枕形失真校正的目的。
（2）梯形失真校正电路
在TDA9115内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，TDA9115的24脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。 重点提示在需要进行枕形、梯形失真模拟量调节时，微处理器IC201利用IIC总线对TDA9115实施控制，经TDA9115内部电路处理后，可改变24脚输出波形的幅度和斜率的大小，从而达到改变枕形、梯形失真校正量大小的目的。
6.非对称性几何失真校正电路
非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡失真）。
非对称性失真是通过动态控制TDA9115的26脚行相位实现的。在TDA9115内部，产生的平行四边形信号（场频锯齿波）和枕校不平衡失真校正信号（场频抛物波）加到行PLL2锁相环路，通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时，从而控制26脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。
非对称性失真的调整量可由微处理器通过IIC总线控制TDA9115失真校正信号的幅度和相位来实现。
7.行幅控制电路
参见行输出电路图与二次电源电路图。
该机采用的DDD行输出电路，除可以实现光栅的左右枕形失真校正外，还可通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程是：
当需要改变行幅时，微处理器IC201的23脚输出的PWM脉冲发生变化，经外接RC元件滤波，产生的直流电压发生变化，经Q405、Q407、Q408放大后，控制Q408集电极电压发生变化，致使流过行偏转线圈H-DY的扫描电流的幅度发生变化，从而达到改变行幅大小的目的。
8.行中心调整电路
参见行输出电路图与二次电源电路图。
行中心调整电路是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动），行中心调整电路的原理是改变行扫描电流零点的位置，当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化，引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
行中心调整电路主要由二极管D410、D411、电容C428、C425、晶体管Q403、Q499和行输出变压器次级线圈等元件组成，其工作原理是：从行输出变压器次级取样行回扫脉冲，经过二极管D410、D411整流，C428、C445滤波加到R425、VR401、R664两端，通过VR401分压加到晶体管Q403、Q499的基极，Q403、Q499组成互补推挽形式的射极跟随器，调整电位器VR401，可改变Q403、Q499发射极的输出电压，此电压经R663在偏转线圈H-DY中产生一电流，电压改变，电流大小也改变，可调整光栅的水平中心位置。
9.行相位调整电路
行相位调整在TDA9115内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC201通过I2C总线，加到行场扫描芯片TDA9115的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
