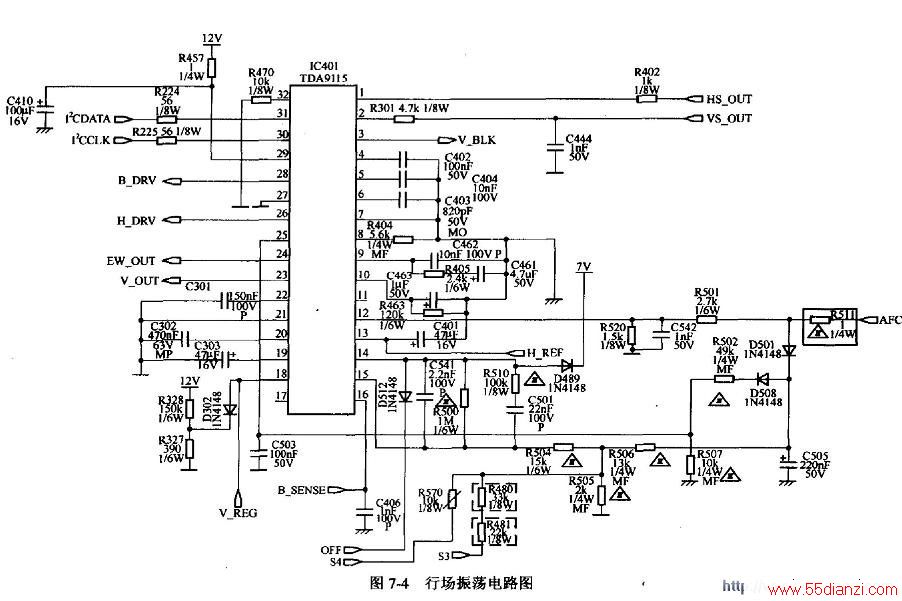

场振荡器形成的场频锯齿波电压分以下几路输出：一路送到几何失真统调电路，经放大电路放大后，再分别经32脚（场动态校正）、24脚（左右枕校）输出，为动态聚焦电路、左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号：另一路经放大电路放大后由23脚输出场锯齿波激励信号。
2.场输出电路场

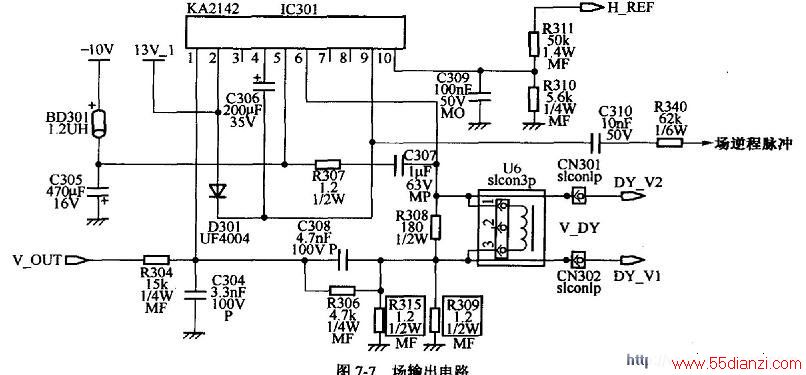

输出电路如图7-7所示。

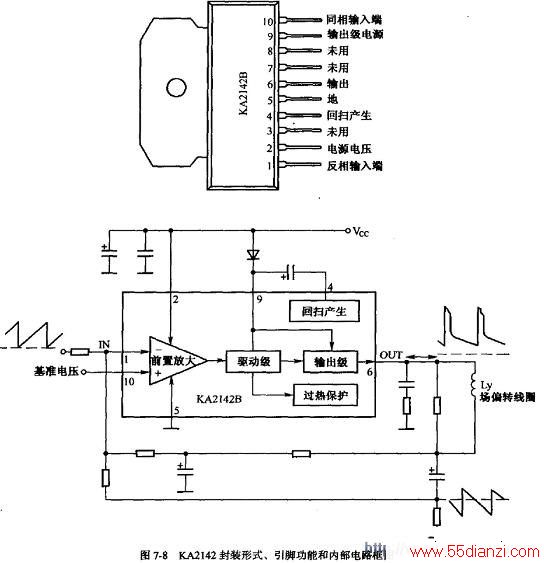

场输出电路采用由IC301（KA2142）及外围元件构成的OCL功率放大器。除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。KA2142封装形式、引脚功能和内部电路框图如图7-8所示。
电源电路输出的13V电压，为场输出电路KA2142的2脚供电，电源电路输出的-10V电压，为KA2142的5脚供电。D301、C306同片内电路共同完成逆程期间的自举升压功能，在场正程期间，13V电压直接由D301加到KA2142的9脚，并对C306充电至电源电压；在场逆程期间，4脚输出一幅度约等于电源电压的场逆程脉冲，加到C306的负端，这样该逆程脉冲电压同C306上的原有电压相叠加，使C306正端的电压大约为电源电压的2倍，并加至KA2142的9脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。10脚为内部放大器参考电压输入端，由R310、R311对H-REF电压分压得到。
由TDA9115的23脚输出的场频锯齿波经R304加到KA2142的l脚，经功率放大器放大后，从KA2142的6脚输出，使场锯齿波电流在场偏转线圈V-DY中产生磁场，控制显像管电子束作垂直扫描运动，从而完成垂直扫描功能。6脚输出的锯齿波电压在R309//R315两端产生的压降，经R306送到KA2142的1脚，为功率放大器提供负反馈信号，保证场输出电路放大器工作点的稳定，同时还避免了非线性失真。
3.场幅调整电路
场幅调整是通过改变TDA9115的23脚输出场锯齿波信号幅度进行的，当进行场幅调整时，微处理器通过I2C总线改变TDA9115的23脚输出的场锯齿波的幅度的大小，经KA2142放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中必须依靠场振荡中的AGC电路来实现。
TDA9115的20脚是场幅控制外接电容器端，20脚外接场振荡AGC外接电容器C302，当场AGC电容C302损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.场S、场C失真调整电路
光栅的S形失真是因显像管的结构引起的，而C形失真是因为电路的非线性等因素而引起的。
场（垂直）S形失真（有的电路中直接称为场线性）校正主要针对光栅的上下和中间位置，对于大多数彩色电视机，采用OTL电路的场输出电路，场S形失真校正的任务是由场输出电容来完成的。与此相对应，水平方向的S形失真是由行输出电路中的S校正电容进行校正。
场C形失真校正主要针对光栅的上下位置，在大多数彩色电视机中，场C形失真一般由积分、微分电路和采用交直流负反馈电路来进行校正。
而在该彩色显示器中，采用的是OCL场输出方式，没有耦合电容，为此，在TDA9115内部设置了S、C失真校正电路，对TDA9115的22上的场锯齿波进行预失真校正。即在行/场扫描电路的场激励锯齿波形成电路中，按照场S形失真和C形失真的相反方向，对场激励锯齿波进行失真预校正。场S、场C失真校正量的大小由IIC总线进行设置。
6.场中心调整和摩尔条纹消除电路
通过调整TDA9115的23脚场频锯齿波的直流分量，可达到调整场中心的目的。另外，TDA9115的23脚场激励信号的相位，通过被半场频脉冲调制，动态控制场中心，还可消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过IIC总线进行控制的。
