NEC JC-1736彩色显示器行扫描电路分析
点击数:7591 次 录入时间:03-04 11:39:27 整理:http://www.55dianzi.com 彩显-监视器单元电路

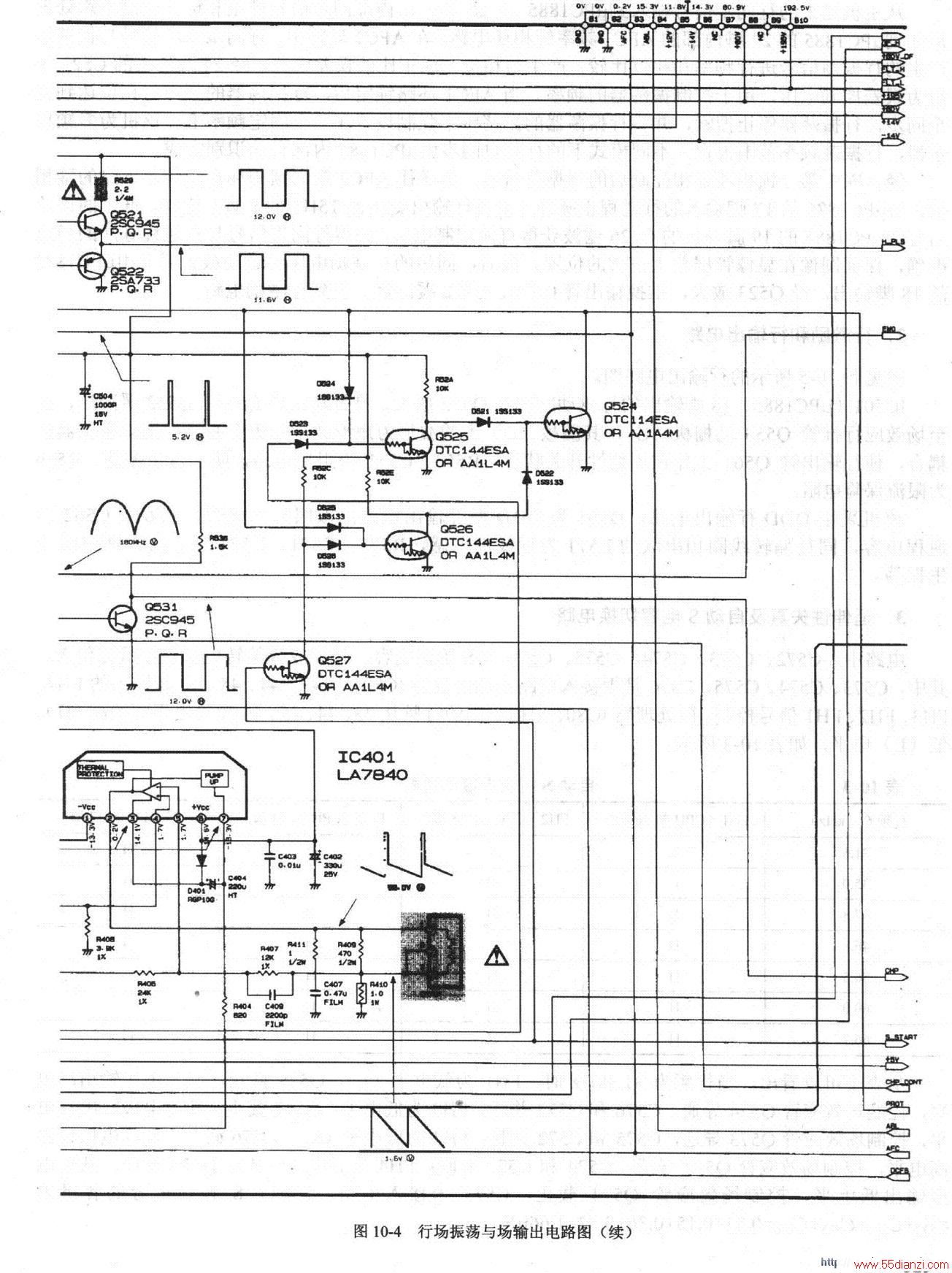

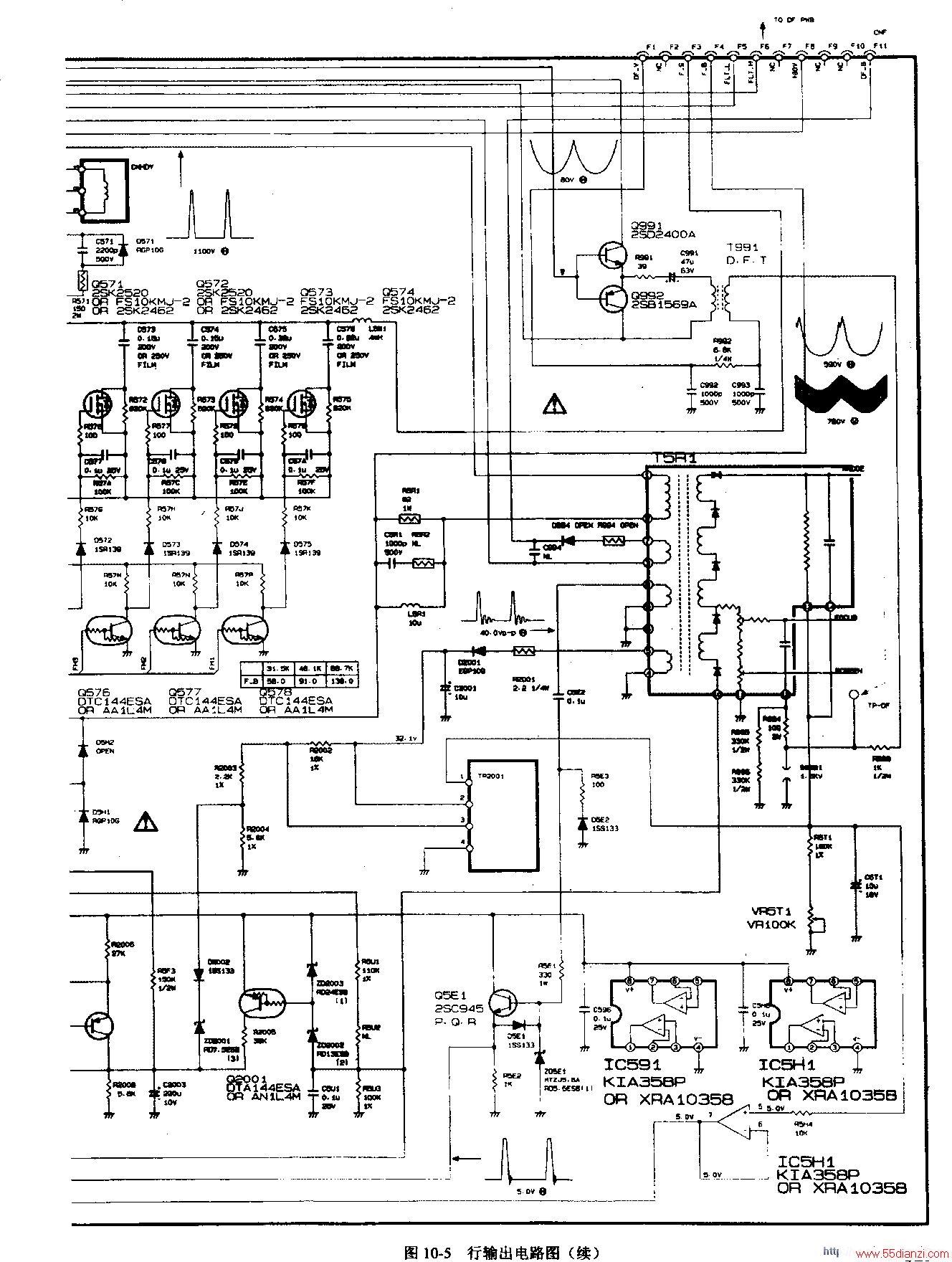

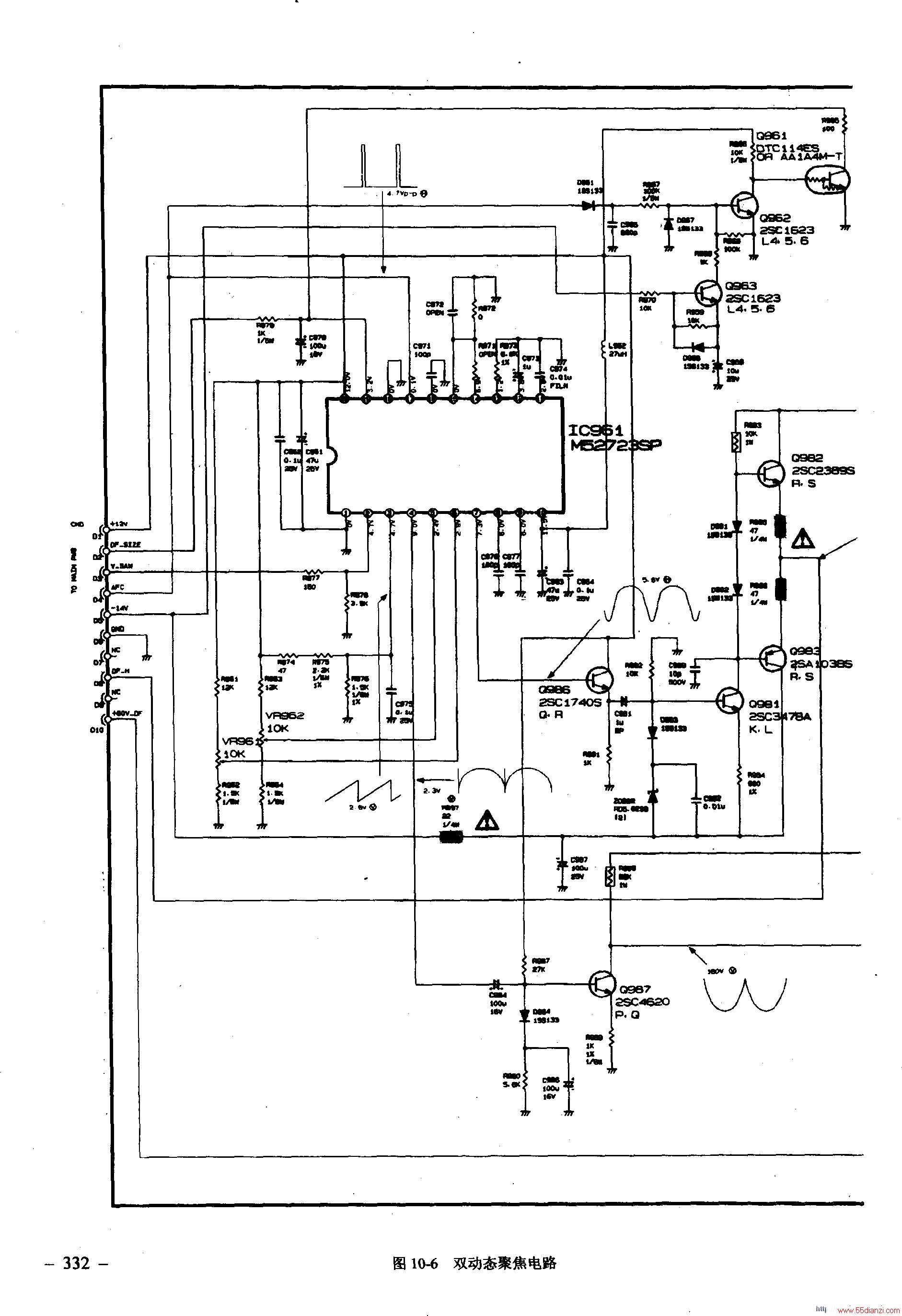

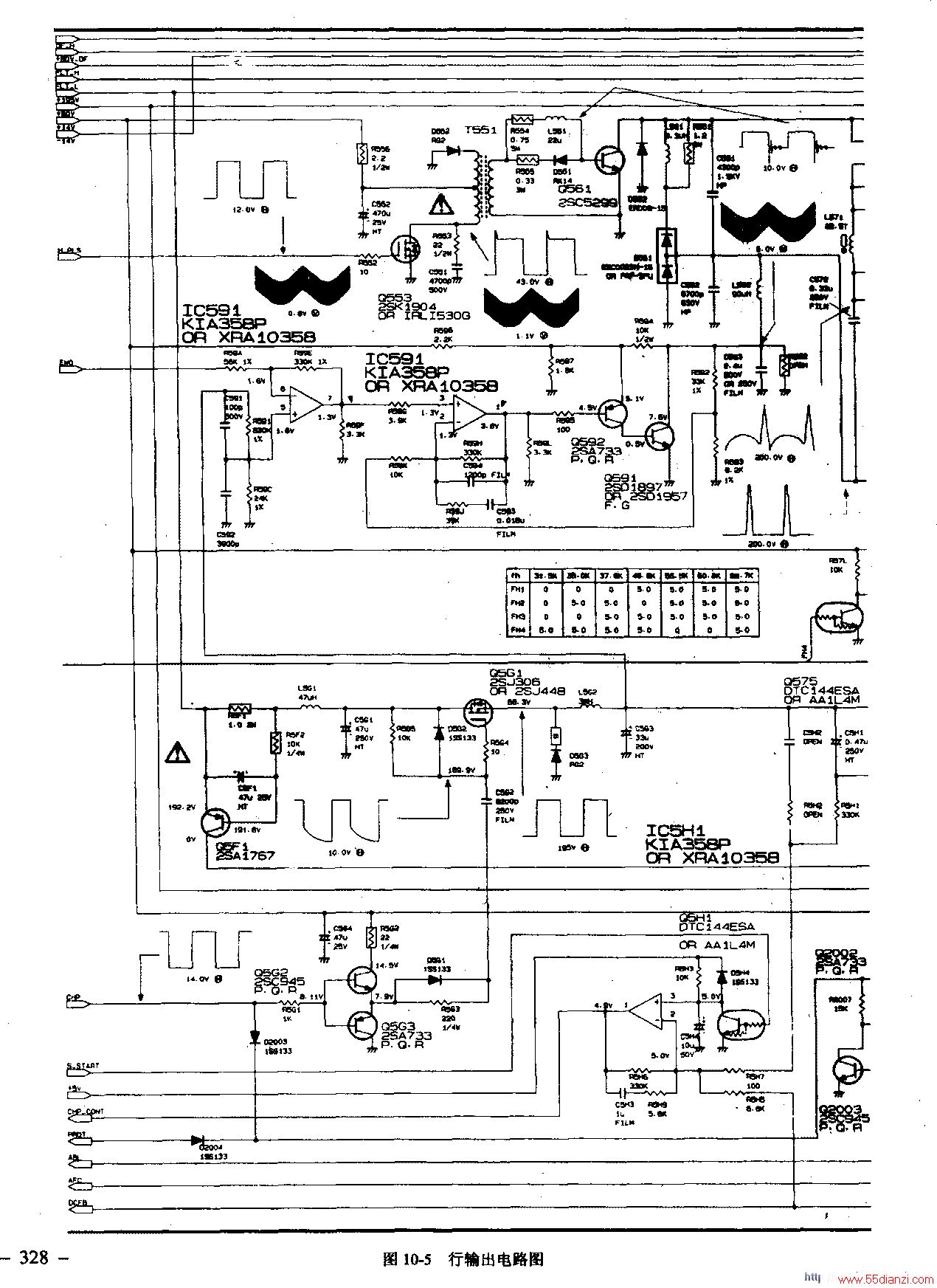

IC961 (M52723ASP)的17脚为行AFC脉冲输入脚,来自于行输出变压器T5H1的8脚,经M52723ASP内部积分电路处理后,从7脚输出上凸的行抛物波,经Q986、Q981、Q982、Q983缓冲放大,从推挽输出管Q982、Q983的发射极输出下凹的行抛物波,再经Q991、Q992(参见图10-5)推挽输出后,送到升压变压器T991的初级绕组,升压后,在T991的副绕组上得到电压幅值较高的行抛物波。

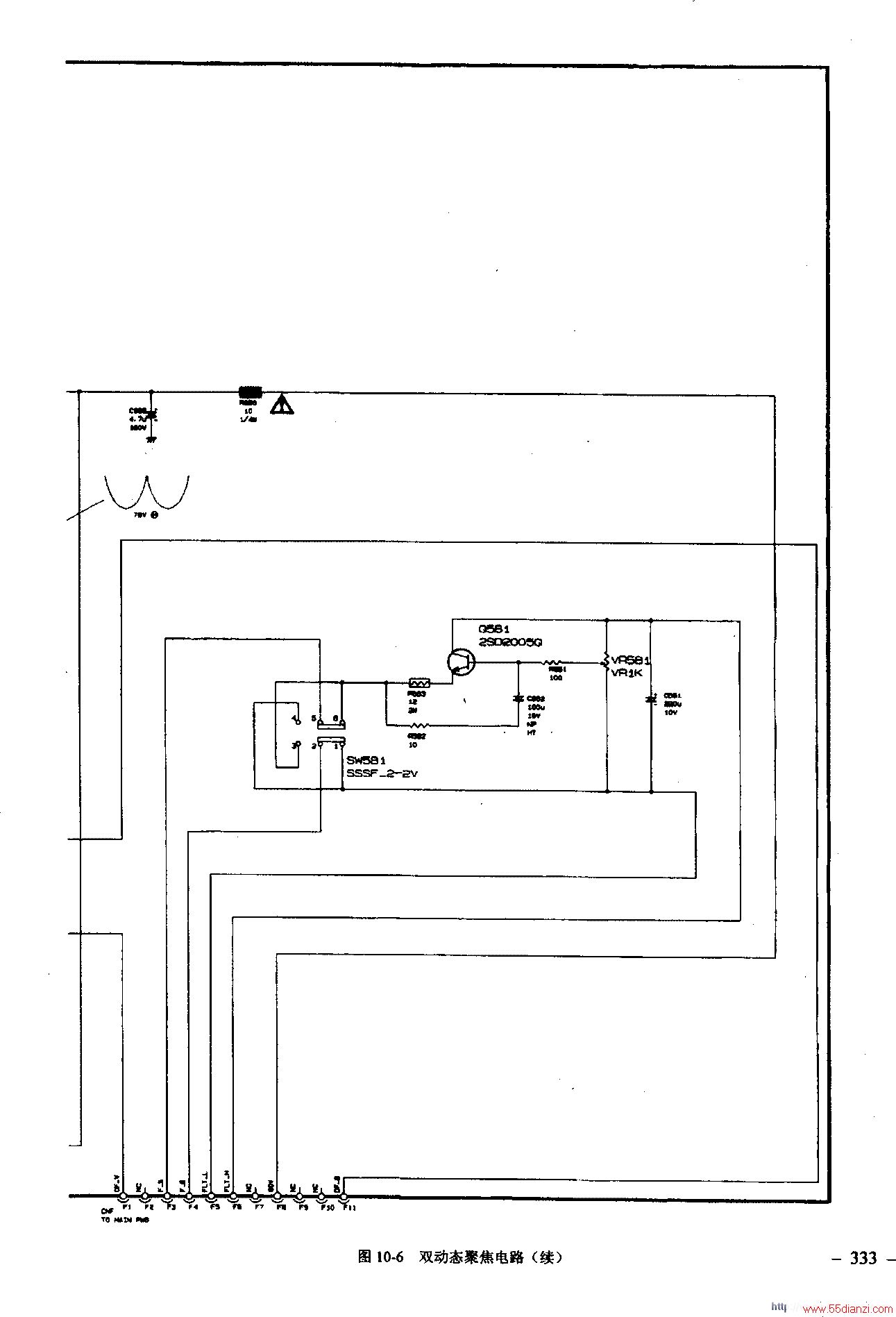

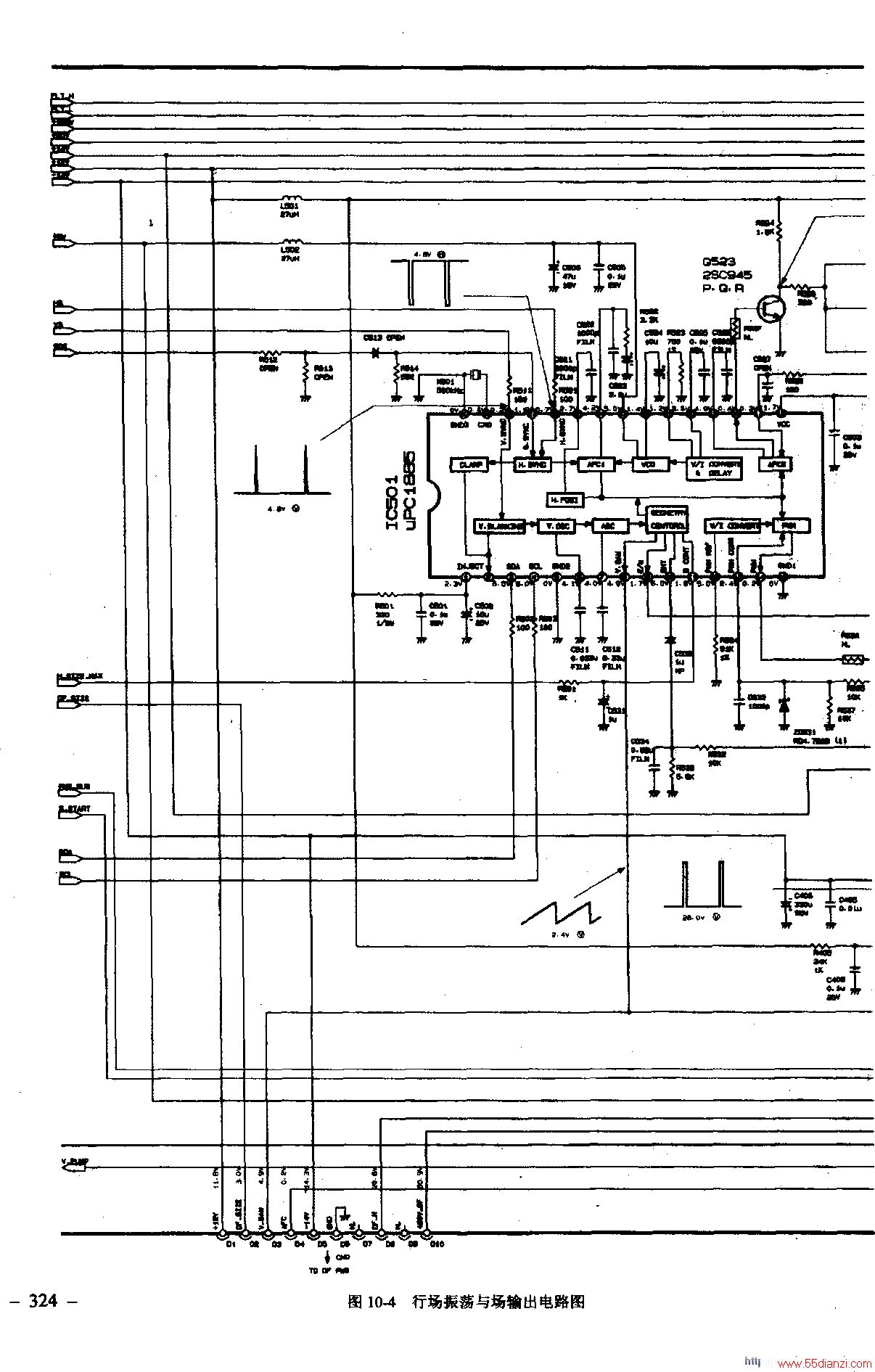

IC961(M52723ASP)的2脚为场频锯齿波输入端,来自于IC501(μPC1885)的8脚,经M52723ASP内部处理后,从4脚输出上凸的场抛物波,经Q987放大、反相后,加到升压变压器T991的次级绕组。
行场抛物波叠加后加到行输出变压器的12脚,经内部电容耦合后加到显像管聚焦极上。
M52723ASP的5脚为场抛物波增益控制电压输入端,外接电阻VR962用来控制场抛物波的幅度,6脚为行抛物波增益控制电压输入端,外接电阻VR961用来控制行抛物波的幅度。
