NEC的扩展RAM和CODE BANK在IAR的设置和使用分析

    NEC的8位单片机有很多型号具有内部扩展RAM和额外代码段，在IAR中如何使用呢，一直没有资料说明，特将它整理后放于此文。

    扩展RAM：

    变量申明方法如下：

    #pragma dataseg=IXRAM /*use external RAM*/

    __no_init unsigned char test1[10]; //__no_init 不能少

    __no_init unsigned char test2[20]; //__no_init 不能少

    __no_init unsigned char test3[30]; //__no_init 不能少

    __no_init unsigned char test4[40]; //__no_init 不能少

    #pragma dataseg=default

    在主程序的开始还需要将IMS和IXS初始化一下，必须先设置IMS再设置IXS，如下：

    void main( void )

    {

    DI( ); //关闭中断

    IMS=0xCC;

    IXS=0x00;

    //接下来就可以以正常处理RAM的方法使用扩展RAM了。

    }

    在IAR中使用NEC的BANK段：

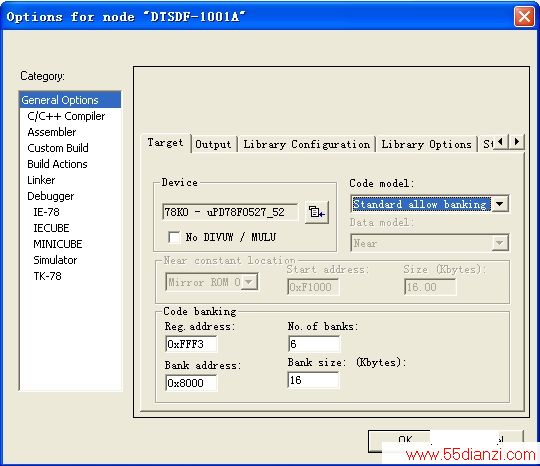

    按下图所示，将Code model按下图选择，并查看芯片手册，将BANK寄存器地址填入Reg Address中就可以了
