通过RS-232 DB-9接口升级的高清信号板的改板操作

通过RS-232 DB-9接口升级的高清信号板的改板操作

点击数:7439 次   录入时间:03-04 11:51:55   整理:http://www.55dianzi.com   电视机单元电路

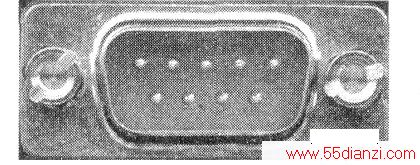

引脚   符号     功能 1 DCD 载波检测 2 RXD 接收数据 3 TXD 发送数据 4 DTR 数据终端准备好 5 SG 信号地 6 DSR 数据准备好 7 RTS 请求发送 8 CTS 清除发送 9 RI 振铃提示



  [提示]在实际的升级操作中,只需将电脑主机与升级工具的RS-232DB-9插座的②、③、⑤脚对应接通即可。

  该板有TV、AV、S端子、YPbPr、VGA及HDMI(高清晰多媒体接口)等多种输入端口。各类信号经该板处理后,输出的信号分辨率可高达1092×1080。另外,该板上屏电压有3.3V、5V和12V三种可选;伴音功放采用数字功放电路,即D类功放,+24V供电,输出功率为2×9W(8Ω)。

  板上蓝色四针插座为升级接口,引脚功能依次为3V3、RXD、TXD、GND。升级时,先将升级工具的RS-232DB-9接口与电脑主板后面的9针头通过电缆相连,再用四根导线将升级工具上的插座与万能板的蓝色插座对应接好。

  一、主要接口功能介绍

  该板插座的背面印制板上均有各引脚的功能标注,改装时按照标注接线即可。值得一提的是,插座CN28的②脚“PWD”为开关电源的开/待机控制端,高电平有效。

  CN29为连接背光灯驱动板(即高压板或逆变板)的插座,①、②脚为背光灯驱动板的+12V供电(多为22英寸及其以下的小屏幕),如果背光灯驱动板采用+24V供电,这两脚不接;③脚“BLON”为背光灯驱动板的开/关控制端,高电平有效;④脚“ADJ”为背光灯亮度调节端。遥控信号输入及按键插座CN4、CN5中的按键及遥控接收头的接法如图4所示,按键的一端全接地,改装非常方便。各按键的功能见下图中标注。



  [提示]在实际改装中,也可把插座CN4中“R”、“G”(原本接红、绿色指示灯)改为开关电源或背光灯驱动板开/关控制信号,分别对应于高、低电平有效。

  该板的供电插座为CN28与CN9(红色)。其中,CN9为数字伴音功放的+24V供电插座;CN28为+5VSB、+5V及+12V供电插座,各脚具体功能见下表,接线时不可弄错。

引脚 标注 功能 l  5VSB 待机+5V供电(80mA) 2 PWD 开/待机控制 3、4 GND 地 5.6 P5V  5V小电流供电(可与⑦、⑧脚接在一起) 7、8 +5V +5V供电(1200mA) 9 GND 地 10 12V +12V供电(lOOmA)



  CN1为LVDS上屏线接口,左侧下排标有白色点的针为1脚,下排为1、3、5、7……奇数脚位,上排为2、4、6、8……偶数脚位,其引脚功能见下表。

编号   定义     描述 1 VSEL 驱屏电源 2 VSEL 3 VSEL 4 GND 地 5 GND 6 GND 7  RXO0- LVDS单 0-Signal 8  RXO0+ LVDS单 0+Signal 9 RX01- LVDS单 1-Signal 10  R X01+ LVDS单 1+Signal 11  RX02- LVDS单 2-Signal 12  RX02+ LVDS单2+ Signal 13 GND 地 14 GND 15  RXOC- LVDS单 CLOCk- Signal 16  RXOC+ LVDS单 Clock+ Signal 17  RX03- LVDS单 3- Signal 18  RX03+ LVDS单 3+ SigUal 19  RXE0- LVDS双0-信号 20 RXE0+ LVDS双0+信号 21  RXEl- LVDS双卜信号 22  RXE1+ LVDS双1+信号 23 RXE2- LVDS双2-信号 24 RXE2+ LVDS双2+信号 25 GND 地 26 GND 27  RXEC- LVDS双Clock-信号 28  RXEC+ LVDS双Clock+信号 29  RXE3- LVDS双3-信号 30  RXE3+ LVDS双3+信号

  说明:该LVDS上屏线接口的(31)~(36)脚一般不用。



www.55dianzi.com

  2.双击运行“install.bat”文件,这时升级工具的驱动程序会自动安装到电脑C盘中的目录“NXPISP”下。如果电脑的操作系统是中文版的Windows,这时会自动在桌面上创建一个快捷图标。

  步骤二:升级操作

  1.接好升级工具与电脑及万能板的连线,并给升级工具接上+12V电压。

  2.将万能板上插座CN5的K6键(即“开/待机”键)一直接地,再接通万能板上的+12V及5VSB供电。

  3.双击图标,即运行C:\NXPISP\SDR_ISP.exe程序。其中,“1”为电脑与板卡连接线上的串口选择项(COM1~COM8),根据实际情况选择,一般选择COM1;“2为升级文件路径显示窗口,此窗口显示升级文件所在的地址路径;“3”选择升级文件的按钮,点击后会出现如下图所示窗口,选择液晶屏对应的升级文件,然后点击“打开(O)”按钮;“4”为升级按钮,选择升级文件后便可使用此按钮开始升级;“5”为升级状态信息窗口,升级完成后会显示“FlashingsuCCeeded”:“6”为板卡选择窗口,根据需要升级的万能板型号选择。



  4.开始升级。点击“AUTO”按钮便开始升级。升级共分为三个阶段,依次是InitialisingDRAM(初始化内存)、TransfemngData(传输数据)和Verify(检查核实)。当进行完第二个阶段(TransferringData)后,这时松开K6键,依然可以完成整个升级过程。

  [提示]1.在实际使用中,可能会出现以下错误提示,其具体含义如下:

  DevICeisnotresponding:板卡连接失败。

  Unabletoopenselectdata:无法打开升级文件或没有指定升级文件。

  CommPortisBusing.:选择的COM口没有找到或正在被使用。

  FlashingFaiLED:升级失败。

  NotfoundorInuse:选择的COM口没有找到或正在被使用。
