2.场输出电路

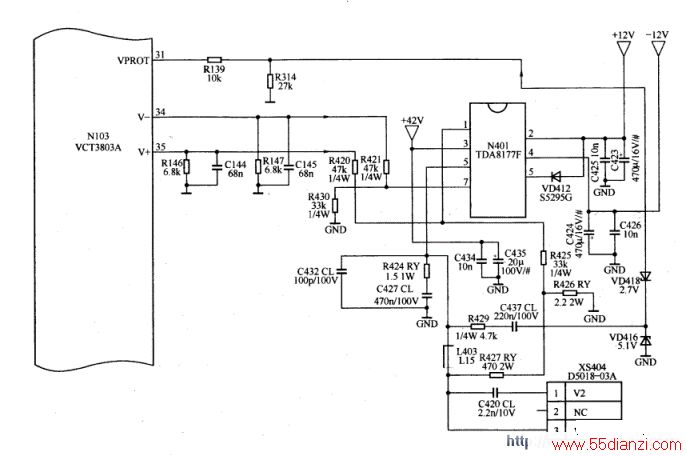

场输出电路以N401(TDA817 7F)为核心构成,TDA8177F引脚功能和实测数据如下表所示。
TDA8177F的(2)脚为供电端,电压来自于电源电路输出的12V电压,电源电路输出的-12V电压为其(4)脚提供负电压。另外,电源电路输出的42V电压加至TDA8177F的(3)脚,作为TDA8177F内部逆程发生器的电源,为场输出电路在逆程期间提供较高的供电电压,以缩短场逆程时间。
由VCT3803A的(35)、(34)脚送来的场锯齿波加至TDA8177F的(1)、(7)脚,功率放大后由TDA8177F的(5)脚输出到场偏转线圈上。电阻R426把场扫描电流转换成电压,并经R425加到TDA8177F的(1)脚,形成负反馈,主要起改善场线性的作用。
3.场保护电路
当某种原因(例如场输出短路)使加至VCT3803A的(31)脚的场脉冲幅度低于2.5V时,VCT3803A的(42)、(43)、(44)脚输出的R、G、B信号消隐,保护显像管不致损坏。
