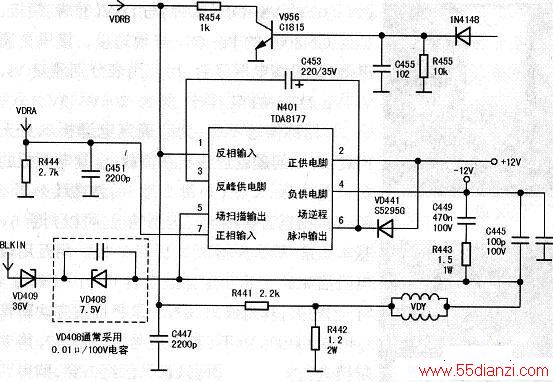

打开机器观察，发现场块TDA8177表面有烧毁的痕迹，用万用表测量正供电对地短路（该机场块为正负电源供电，见下图）。场块的毁坏原因一般为：1．供电电压变高，2．场块引脚有虚焊。该机场块是前几天才换的，虚焊的可能性不大，唯一的原因就是电源电压变高，于是从电源人手进行检查。
断开到行部分的负载，接上一只100W灯泡当负载，拆除毁坏的TDA8177，检查电源各输出没有短路的情况，通电开机，测量主电压135V(正常)，场供电+12V电压也是正常的。随后让电源带假负载工作，该电源几分钟后就自动处于待机状态，主电压变成70V，多次遥控开机观察，电压始终稳定，因为这样带假负载不适合试机，就装上场块，恢复行负载，电视机处于正常播放状态，接上天线信号进行试机，4个小时后也很稳定，于是怀疑第一次场块毁坏是因为场块引脚虚焊。
在试机四小时稳定的前提下，认为该机故障已经排除，放心让用户带回家。但两天后，用户来电话说电视全无，让用户送来再次维修。

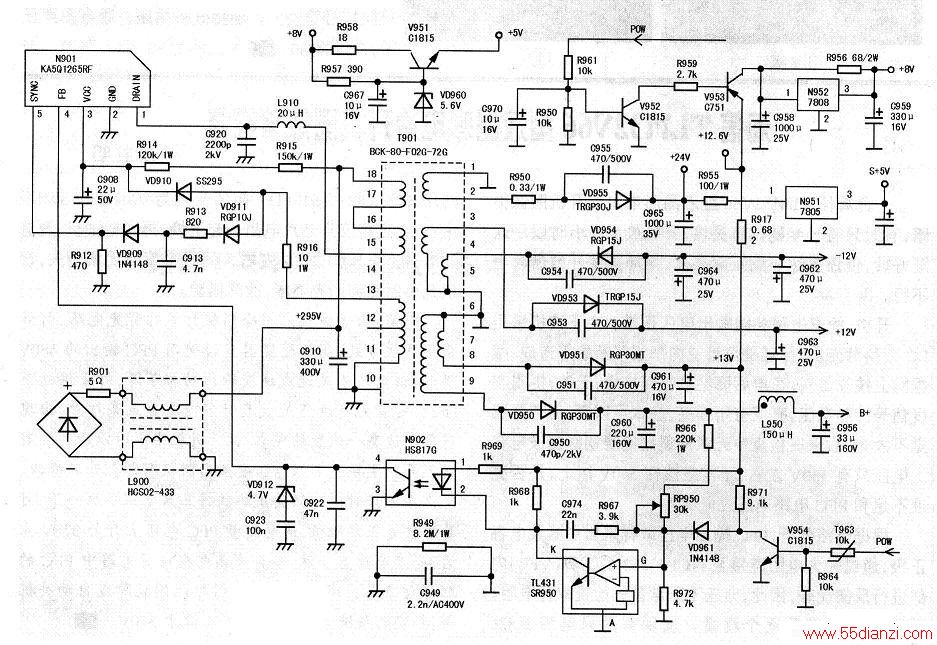

打开电视机，场块没有毁坏，但电源无输出。断开行负载，接上一只100W灯泡作假负载，电源没有电压，怀疑其他负载有短路的情况。一一断开电源其他负载，当断开场+12V供电负载时，电源可以启动，但不稳定，灯泡处于闪烁状态，测量场正负供电12V负载，即TDA8177的②、④脚供电，测量场块无短路，看来问题还是在电源部分，见下图。
电源输出不稳定应该与稳压电路或供电不稳定有关。对电源稳压部分的相关电容、稳压管、TL431进行更换，甚至更换了N901(KA5Q1265RF），但故障没有排除。就在维修毫无头绪的时候，突然想起一个容易疏忽的地方——光耦。以前修过一台海尔25英寸电视，电源也是KA5Q1265RF，故障也是电源输出不稳定，在补焊光耦后，电源输出正常了。该机光耦引脚被厂家覆盖了防跳火的保护胶，这种保护胶很容易让维修员疏忽检查光耦。
用壁纸刀轻轻去掉保护胶，细心观察，并没有虚焊的表现，用烙铁对光耦的四个引脚仔细进行补焊，然后通电试机，电源输出正常。恢复场电路和行负载，开机，机器恢复正常。
